Реле потока РПИ

1.1. Реле потока РПИ (в дальнейшем — реле) предназначено для сигнализации снижения расхода и визуального контроля наличия потока рабочей жидкости с температурой от 0 до 100°С, вязкостью до 8*10-5 m2/S (80cSt) для исполнения 0 вязкостью 1*10-5 m2/S (10cSt) давлением до 1MPa (10 kgf/cm2), неагрессивной по отношению к стали 08Х17Т ГОСТ 5632-72, сплаву АК74 ГОСТ 1583-89 с лакокрасочным покрытием, сплаву 36НХТЮ ГОСТ 10994-74, изготовляемое для нужд народного хозяйства и для поставки на экспорт.

1.2. По устойчивости к климатическим воздействиям реле соответствует исполнению У, категории 3.1 по ГОСТ 15150-69 (но для работы при температурах от минус 40 до плюс 60°С) или исполнению Т, категории 1 по ГОСТ 15150-69.

1.3. Реле предназначено для работы во взрывобезопасных помещениях.

ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Нагрузка на контакты:
для цепей постоянного тока—напряжение до 250V, мощность до 30VА (при этом ток от 1 10-6 до 1 А);
для цепей переменного тока—напряжение до 250V, частота 50 или 60Hz, мощность до 30 VА (при этом ток до 0,15 А).

2.2. Диапазон настройки уставок, типы и исполнения реле соответствуют значениям, указанным в табл.1.

2.3. Изменение значения уставки, вызванное установкой реле на наклонных участках, не более 2% от верхнего предела уставок на каждые 10º.

2.4. Полный срок службы 8 лет.

2.5. Полный средний ресурс 25000h  при числе циклов срабатываний не более 300 000.

2.6. Масса реле, не более 1,3kg.

УСТРОЙСТВО И РАБОТА

Принцип действия реле основан на измерении (сравнении) силы, действующей на заслонку, помещенную в потоке жидкости.

Сила скоростного напора воспринимается заслонкой 6, закрепленной на рычаге 7.

Рычаг закреплен на кронштейне 1 с помощью винтов 8 и может поворачиваться вокруг центра 0. На другом конце рычага установлен постоянный магнит 10. При перемещении рычага с магнитом происходит срабатывание магнитоуправляемого контакта (геркона) 11. В реле, имеющих индикатор для визуального контроля потока по отклонению стрелки 12 можно контролировать наличие потока.

Уставка устанавливается изменением натяжения пружины 9, для чего нужно повернуть винт 14.

Подрегулировка (потребителем) уставки осуществляется вращением винта 13 индикатора 2. Индикатор позволяет настроить уставку с 0 до I, с I до II и с III до IV исполнения, т.е. с 5 до 10, с 10 до 60gf и наоборот согласно табл.1. Индикатор закрыт крышкой 5, которая одновременно является экраном, защищающим геркон от влияния внешних магнитных полей. Соединение внешних электрических цепей осуществляется через колодку 3.

Индикатор, крышка, кронштейн монтируются на корпусе 4. При достижении (увеличении) расхода до суммарного значения уставки и дифференциала магнитоуправляемый электрический контакт реле размыкается, а при уменьшении расхода до значения уставки - замыкается.

Если значения уставки не соответствуют значениям табл.1, то допускается подрегулировка (корректировка) по методике изложенной выше.

РАЗМЕЩЕНИЕ И МОНТАЖ

4.1. Реле должны устанавливаться только во взрывобезопасных помещениях.

4.2. Реле должны устанавливаться на горизонтальных участках трубопроводов на специальном патрубке (см. «Габаритные и присоединительные размеры реле потока РПИ»).

Длину прямого участка трубопровода перед реле рекомендуется брать не менее 10 Ду, после реле —не менее 5 Ду.

Реле для трубопроводов с условным проходом 15, 20, 25 mm (без насадки) монтируются на участках трубопроводов, имеющих местное расширение с внутренним диаметром d=32 mm длиной 160±10 mm.

Реле допускается устанавливать на наклонных и вертикальных участках трубопроводов. Изменение значения уставки, вызванное установкой реле на наклонных участках, должно быть в пределах, указанных в п.2.3.

4.3.  Реле вводится в щель трубы и поворачивается на 90°, при этом направление потока должно совпадать с направлением стрелки на крышке (заслонка реле устанавливается перпендикулярно к потоку).

4.4.  Реле должно быть заземлено.

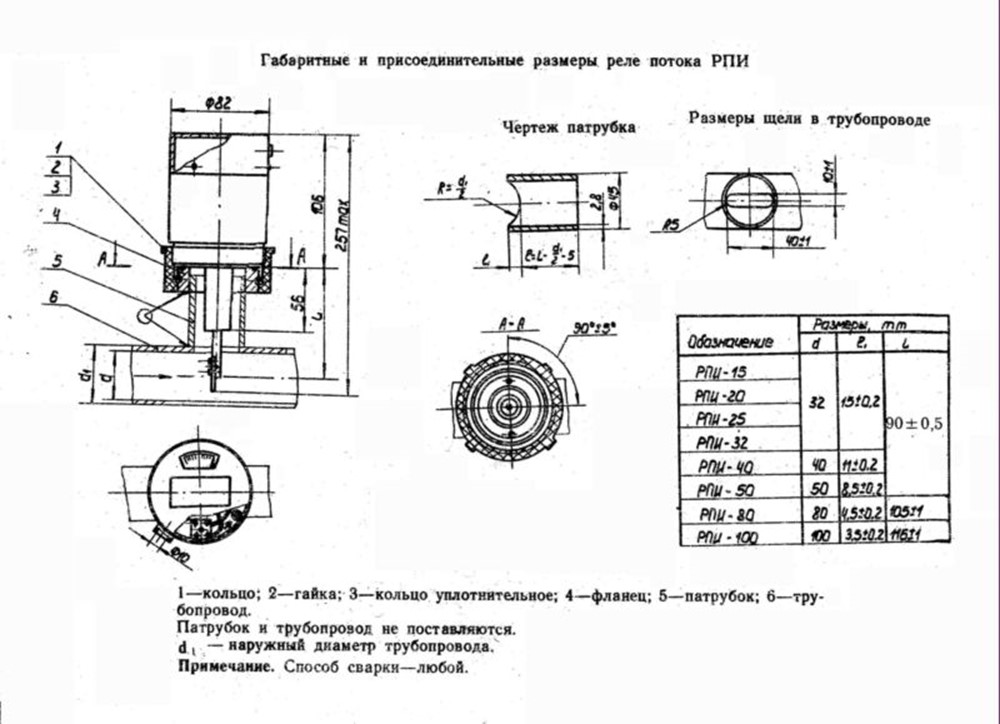

Габаритные и присоединительные размеры реле потока РПИ
