Датчик давления МЕТРАН-100
МЕТРАН-100 – датчик избыточного давления
Метран-100 измеряет давления газов, жидкостей, кислорода, паров и газовых смесей. Работает метран 100 как во взрывоопасных, так и во взрывобезопасных условиях. При использовании во взрывоопасных условиях есть два вида защиты датчика – «взрывонепроницаемая оболочка» Метран 100 Вн и «искробезопасная электрическая цепь» Метран 100 Ех. Уровней защиты от взрывов в датчиках три – особовзрывобезопасная ExiaIICT5X, специальная взрывобезопасная ExdsIIBT4/Н2Х и взрывобезопасная ExibIICT5X.
Диапазон температурных условий в окружающей среде, в которой будет работать датчик – от тропических (с высоким уровнем температуры и влажности), до северных (-450С). Важно, что в таких условиях работа жидкокристаллического индикатора стабильная. Аналогичными этому датчику приборами в мире выступают Метран 150,термопреобразователи Rosemount и Emerson.
В работе датчиков метран 100 используют микропроцессоры, поэтому датчики являются интеллектуальными. Микропроцессоры дают датчикам ряд преимуществ: конфигурация и изменение диапазона измерения, регулярная компенсация влияния окружающей среды, улучшенная работа, дистанционное управление датчиком, получение дистанционно информации о диагностике. Эти преимущества быстро окупают затраты.
Датчики давления метран 100 имеют 0.50%, 0.25%, 0.15% и 1.5% классы точности. Погрешность на влияние температур окружающей среды на 10 0 ± 0,07%. Так же они имеют расширенный ряд единиц измерения: стандартные кгс/м2, кс/см2, Мпа, кПа, Па, % и дополнительные - мм рт. ст. и мм вод. ст.
Модельный ряд датчиков давления Метран 100
— метран 100 ди – датчик избыточного давления используется для измерения давления газообразных и жидких сред с атмосферной опорой (мембрана с одной стороны соединена с атмосферой). Эксплуатируется на атомных электростанциях, и выдерживает перегрузки давлением;
— метран 100 дд – измерения разности давлений или дифференциальный. Он измеряет разность давлений сред и служит для вычисления расхода жидкости, пара, газа или уровней сред. Тут давление происходит на обе стороны мембраны и в зависимости от разности давлений формируется выходной сигнал. Погрешность измерения давления рабочего избыточного уменьшена на 10%;
— метран 100 дв – датчик разрежения давления, измеряющий вакуумметрическое давление. В качестве опорного давления используется атмосферное. Отличие от датчика избыточного давления заключается в том, что давление, которое измеряется, меньше атмосферного. То есть разрежение происходит относительно атмосферы.
— метран 100 да – датчик абсолютного давления, измеряющий абсолютное давление газообразных и жидких сред с вакуумной опорой (внутри воздух откачан);
— метран 100 див – датчик давления-разрежения, сочетающий в себе вакуумметрический датчик и датчик избыточного давления, то есть происходит измерение и давления и разрежения;
— метран 100 дг – гидростатическое давление. Преобразовывает гидростатическое давление в сигнал постоянного тока в контролируемой среде. Предмет измерения – давление в столбе жидкости. Это давление зависит от высоты такого столба и плотности жидкости.
Датчики давления интеллектуальные работают в системах автоматического контроля и непрерывного преобразования давления на выходе в токовый унифицированный и/или цифровой сигнал по стандарту протокола НАРТ, базированный на интерфейсе Р5485 цифровой сигнал. В датчик также встроена система фильтрации радиопомех. Кнопка установки нулевого значения расположена с внешней стороны прибора. Встроенный микропроцессор обеспечивает непрерывную самодиагностику.
Основные модели Метран-100 представлены в Таблице 1.
В Метран-100 помимо существующих Па, кПа, МПа, кгс/м2, кгс/см2, % дополнительно введены единицы: мм вод. ст., мм рт. ст. (например, для электрохимических заводов). Для удобства представлена Таблица 2.

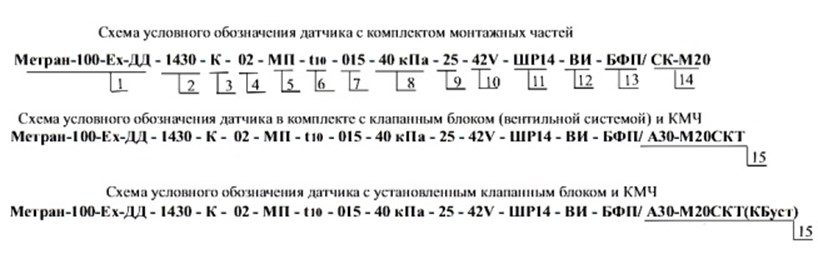

Пример записи для заказа датчиков Метран-100 при составлении смет, сметной документации, проектной документации, заявок для отделов снабжения:
Сравнительная таблица Метран-100 с другими сериями Метран-150, Rosemount 3051С/Т, Метран-22, Метран-43, Метран-45, Метран-55)
Датчики разности давлений Метран-100-ДД
|
Модель |
Ряд верхних пределов измерений |
Ризб |
Заменяемые модели датчиков серий Метран-100 на другие серии МЕТРАН: |
|||||
|
Метран-150 |
Rosemount 3051С/Т |
Метран-22 |
Метран-43 |
Метран-44 |
Метран-45 |
|||
|
Метран-100-ДД-1410 |
0,40; 0,25; 0,16; 0,10; 0,063; 0,04 кПа |
0,10 |
CD0 (0,025кПа…0,745кПа) |
CD1 (0,12кПа…6,22кПа) |
5410 |
|||
|
1411 |
2,5; 1,6;1,0; 0,63; 0,4; 0,25; 0,16 кПа |
0,25 |
CD1 (0,12кПа…6,22кПа) |
2410 |
5420 |
|||
|
1412 |
1,6; 1,0; 0,60; 0,4; 0,25; 0,16 кПа |
4 |
||||||
|
0,60; 0,4; 0,25; 0,16 кПа |
CD0 (0,025кПа…0,745кПа) |
CD0 (0,025кПа…0,745кПа) |
2410 |
2410 |
||||
|
1420 |
10; 6,3; 4,0; 2,5; 1,6 кПа |
10 |
CD2 (0,62кПа…62кПа) |
CD2 (0,62кПа…62кПа) |
||||
|
4,0; 2,5; 1,6; 1,0; 0,63 кПа |
CD1 (0,12кПа…6,22кПа) |
CD1 (0,12кПа…6,22кПа) |
2420 |
5430 |
||||
|
1422 |
40; 25; 16; 10; 6,3; 4 кПа |
10 |
CD2 (0,62кПа…62кПа) |
CD2 (0,62кПа…62кПа) |
||||
|
63; 40; 25; 16; 10 кПа |
CD3 (2,48кПа…248кПа) |
CD3 (2,48кПа…248кПа) |
4420 |
|||||
|
1430 |
40; 25; 16; 10; 6,3; 4; 2,5; 1,6 кПа |
25 |
CD2 (0,62кПа…62кПа) |
CD2 (0,62кПа…62кПа) |
||||
|
4; 2,5; 1,6 кПа |
CD1 (0,12кПа…6,22кПа) |
CD1 (0,12кПа…6,22кПа) |
2430 |
3494-01 |
||||
|
1432 |
160; 100; 63; 40; 25; 16; 10кПа |
CD3 (2,48кПа…248кПа) |
CD3 (2,48кПа…248кПа) |
|||||
|
40; 25; 16;10 кПа |
16 |
CD2 (0,62кПа…62кПа) |
CD2 (0,62кПа…62кПа) |
4430 |
||||
|
1434 |
40; 25; 16; 10; 6,3; 4; 2,5; 1,6 кПа |
40 |
2434 |
|||||
|
1440* |
250; 160; 100; 63; 40; 25; 16; 10 кПа |
25 |
CD3 (2,48кПа…248кПа) |
CD3 (2,48кПа…248кПа) |
||||
|
40; 25; 16; 10 кПа |
CD2 (0,62кПа…62кПа) |
CD2 (0,62кПа…62кПа) |
2440 |
|||||
|
1442 |
630; 400; 250; 160; 100; 63; кПа |
16 |
CD4 (20кПа…2,07МПа) |
CD4 (20кПа…2,07МПа) |
||||
|
160; 100; 63; 40; 25 кПа |
CD3 (2,48кПа…248кПа) |
CD3 (2,48кПа…248кПа) |
4440 |
|||||
|
1444 |
250; 160; 100; 63 кПа |
40 |
CD4 (20кПа…2,07МПа) |
CD4 (20кПа…2,07МПа) |
||||
|
160; 100; 63; 40; 25; 16; 10 кПа |
CD3 (2,48кПа…248кПа) |
CD3 (2,48кПа…248кПа) |
2444 |
|||||
|
1450 |
1,6; 1,0; 0,63; 0,40; 0,25; 0,16; 0,1 МПа |
25 |
CD4 (20кПа…2,07МПа) |
CD4 (20кПа…2,07МПа) |
||||
|
2,5;1,6; 1,0; 0,63; 0,40 МПа |
CD5 (140кПа…13,8МПа) |
CD5 (140кПа…13,8МПа) |
2450 |
|||||
|
1460 |
10; 6,3; 4; 2,5; 1,6; 1,0; 0,63 МПа |
25 |
||||||
|
1,6; 1,0; 0,63 МПа |
CD4 (20кПа…2,07МПа) |
CD4 (20кПа…2,07МПа) |
2460 |
|||||
|
1495 |
160; 100; 63; 40; 25; 16; 10; 6,3 кПа |
16 |
CD3 (2,48кПа…248кПа) |
CD3 (2,48кПа…248кПа) |
||||
|
40; 25; 16;10; 6,3 кПа |
CD2 (0,62кПа…62кПа) |
CD2 (0,62кПа…62кПа) |
3494-01 |
|||||
|
1496 |
630; 400; 250; 160; 100; 63 кПа |
16 |
CD4 (20кПа…2,07МПа) |
CD4 (20кПа…2,07МПа) |
||||
|
160; 100; 63; 40; 25 кПа |
CD3 (2,48кПа…248кПа) |
CD3 (2,48кПа…248кПа) |
3494-03 |
|||||
|
Датчики гидростатического давления (уровня) Метран-100-ДГ |
||||||||
|
1531 |
40; 25; 16; 10; 6,3; 4 кПа |
0,25 |
3536 |
|||||
|
1532, 1532+ |
40; 25; 16; 10; 6,3; 4 кПа |
6 |
3595 |
|||||
|
1533 |
40; 25; 16; 10; 6,3; 4 кПа |
0,25 |
3535; 3535-01 |
|||||
|
1541 |
250; 160; 100; 63; 40; 25 кПа |
0,4 |
3546 |
|||||
|
1542, 1542+ |
250; 160; 100; 63; 40; 25 кПа |
10 |
3595-01 |
|||||
|
1543 |
250; 160; 100; 63; 40; 25 кПа |
0,4 |
3545; 3545-01 |
|||||
|
1534, 1534+ |
40; 25; 16; 10; 6; 4 кПа |
4,0 |
Модель с фланцем на Ду=80 |
|||||
|
1544, 1544+ |
250; 160; 100; 63; 40; 25 кПа |
4,0 |
||||||
Датчики избыточного давления Метран-100-ДИ
|
Модель |
Ряд верхних пределов измерений |
Заменяемые модели датчиков серий Метран-100 на другие серии МЕТРАН: |
|||||
|
Метран-150 |
Rosemount 3051С/Т |
Метран-22 |
Метран-43 |
Метран-45 |
Метран-55 |
||
|
Метран-100-ДИ-1110 |
0,40; 0,25; 0,16; 0,10; 0,06; 0,04 кПа |
CG0 (0,025кПа…0,63кПа) |
CG1(0,12кПа…6,22кПа) |
5110 |
|||
|
1111 |
2,5; 1,6; 1,0 кПа; |
CG1(0,25кПа…6,3кПа) |
5120 |
||||
|
0,60; 0,40; 0,25; 0,16; 0,10 кПа |
CG0 (0,025кПа…0,63кПа) |
||||||
|
1112 |
1,6; 1,0 кПа |
CG1 (0,25кПа…6,3кПа) |
2110 |
|
|||
|
0,60; 0,40; 0,25; 0,16 кПа |
CG0 (0,025кПа…0,63кПа) |
||||||
|
11311133 |
40; 25; 16; 10; 6; 4 кПа |
CG2 (1,25кПа…63кПа),TG1 (3,2кПа…160кПа) |
TG1(2,07кПа…207кПа) |
2120,2130 |
3131 |
||
|
6; 4; 2,5; 1,6 кПа |
CG1 (0,25кПа…6,3кПа),TG1 (3,2кПа…160кПа) |
CG2(0,62кПа…62кПа) |
5130 |
||||
|
11411143 |
250; 160; 100; 60; 40; 25 кПа |
CG3 (5кПа…250кПа),TG2 (20кПа…1MПа) |
CG3 (2,48кПа…248кПа) |
518-МП (0,06…0,6мПа) |
|||
|
160; 100; 60; 40; 25; 16; 10 кПа |
CG2 (1,25кПа…63кПа),TG1 (3,2кПа…160кПа) |
TG1(2,07кПа…207кПа) |
2140 |
3141 |
518-МП (0,06…0,6мПа) |
||
|
1150,1151, 52,53 |
2,5; 1,6; 1,0; 0,6; 0,4; 0,25 МПа |
TG3 (120кПа…6MПа) |
TG3 (55кПа…5,5МПа) |
2150 |
3196 |
515-МП (0,25…2,5мПа) |
|
|
1,0; 0,6; 0,4; 0,25; 0,16; 0,10 МПа |
TG2 (20кПа…1MПа) |
TG2 (10,3кПа…1,03МПа) |
2151 |
3141-01 |
518-МП (0,06…0,6мПа) |
||
|
11601161, 62
|
16; 10; 6; 4; 2,5; 1,6; 1,0 МПа |
TG4 (0,5MПа…16MПа) |
ТG4 (280кПа…27,58МПа) |
2160 |
3196-01 |
516-МП (1,6…16мПа) |
|
|
4; 2,5; 1,6; 1,0; 0,6 МПа |
TG3 (120кПа…6MПа) |
ТG3 (55кПа…5,5МПа) |
2161 |
3163-01 |
|||
|
1170, 72,731171 |
100; 60; 40; 25; 16 МПа |
TG5 (16MПа…60MПа) |
ТG5 (13,8МПа…68,95Мпа) |
2170 |
3196-02 |
517-МП (10…100мПа) |
|
|
16; 10; 6; 4 МПа |
TG4 (0,5MПа…16Mпа) |
ТG4 (275кПа…27,58Мпа) |
2171 |
3173-01 |
516-МП (1,6…16мПа) |
||
|
Датчики абсолютного давления Метран-100-ДА |
|||||||
|
Метран-100-ДА-1020 |
10; 6; 4; 2,5 кПа |
TA1 (3,2кПа…160кПа) |
TA1, CA1 (2,07кПа…207кПа) |
2020 |
|||
|
1030* |
40; 25; 16; 10; 6; 4 кПа |
2030 |
|||||
|
1040 |
160; 100; 60; 40; 25 кПа |
||||||
|
250; 160; 100; 60; 40; 25 кПа |
TA2 (20кПа…1МПа) |
TA2, CA2 (10,3кПа…1,03МПа) |
2040 |
||||
|
10501051 |
2,5; 1,6; 1,0; 0,60; 0,4 МПа |
TA3 (120кПа…6МПа) |
TA3 (55кПа…5,5МПа) |
2050 |
505-МП (0,25…2,5мПа) |
||
|
1,0; 0,60; 0,4; 0,25 МПа |
TA2 (20кПа…1МПа) |
TA2 (10,3кПа…1,03МПа) |
2051 |
||||
|
10601061 |
16; 10; 6; 4; 2,5; МПа |
TA4 (0,5МПа…6МПа) |
TA4 (275кПа…27,58МПа) |
2060 |
506-МП (1,6…16мПа) |
||
|
6; 4; 2,5; 1,6 МПа |
TA3 (120кПа…6МПа) |
TA3 (55кПа…5,5МПа) |
2061 |
||||
|
Датчики разрежения Метран-100-ДВ |
|||||||
|
Метран-100-ДВ- 1210 |
0,40; 0,25 кПа |
CG1 (-6,3кПа…6,3кПа) |
CG1 (-6,22кПа…6,22кПа) |
||||
|
0,40; 0,25; 0,16; 0,10; 0,06; 0,04 кПа |
CG0 (-0,63кПа…0,63кПа) |
5210 |
|||||
|
1211 |
2,5; 1,6; 1,0; 0,60; 0,40; 0,25 кПа |
CG1 (-6,3кПа…6,3кПа) |
|||||
|
0,60; 0,40; 0,25; 0,16; 0,10 кПа |
CG0 (-0,63кПа…0,63кПа) |
2210 |
5220 |
||||
|
1212 |
1,6; 1,0; 0,60; 0,40; 0,25; 0,16 кПа |
CG1 (-6,3кПа…6,3кПа) |
|||||
|
0,60; 0,40; 0,25; 0,16 кПа |
CG0 (-0,63кПа…0,63кПа) |
2210 |
|||||
|
1231, 33 |
40; 25; 16; 10; 6,0; 4,0; 2,5; 1,6 кПа |
CG0 (-0,63кПа…0,63кПа) |
TG1 (-100кПа…207кПа) |
||||
|
6,0; 4,0; 2,5; 1,6 кПа |
CG2 (-63кПа…63кПа) |
CG2 (62кПа…62кПа) |
2220 |
3231 |
5230 |
||
|
1241, 43 |
100; 60; 40; 25; 16; 10 кПа |
CG3 (-100кПа…250 кПа) |
CG3 (-100кПа…248кПа |
528-МП (60кПа) |
|||
|
40; 25; 16; 10 кПа |
CG2 (-63кПа…63кПа) |
TG1 (-100кПа…207кПа) |
2240 |
3241 |
|||
|
Датчики давления разрежения Метран-100-ДИВ |
|||||||
|
Метран-100-ДИВ- 1310 |
±0,315; ±0,2; ±0,125; ±0,08; ±0,05; ±0,0315 кПа |
CG0 (-0,63кПа…0,63кПа) |
CD0 (-0,75кПа…0,75кПа) |
5310 |
|||
|
1311 |
±1,25; ±0,8; ±0,5; ±0,315 кПа |
CG1 (-6,3кПа…6,3кПа) |
CG1 (-6,22кПа…6,22кПа) |
||||
|
±0,5; ±0,315; ±0,2; ±0,125; ±0,08; ±0,05 кПа |
CG0 (-0,63кПа…0,63кПа) |
CD0 (-0,75кПа…0,75кПа) |
2310 |
5320 |
|||
|
1312 |
±0,8; ±0,5; ±0,315 кПа |
CG1 (-6,3кПа…6,3кПа) |
|||||
|
±0,5; ±0,315; ±0,2; ±0,125; ±0,08 кПа |
CG0 (-0,63кПа…0,63кПа) |
CG1 (-6,22кПа…6,22кПа) |
2310 |
||||
|
1331 |
±20; ±12,25; ±8; ±5; ±3,15; ±2; ±1,25; ±0,8 кПа |
CG2 (-63кПа…63кПа) |
CG2 (-62,2кПа…62,2кПа) |
535-МП(-60кПа +90кПа) |
|||
|
±5; ±3,15; ±2; ±1,25; ±0,8 кПа |
CG1 (-6,3кПа…6,3кПа) |
CG1 (-6,22кПа…6,22кПа) |
2320; 2330 |
3331 |
5330 |
||
|
1341 |
(-100; +150); -100; +60); ±50; ±31,5; ±20; ±12,5; ±8; ±5 кПа |
CG3 (-100кПа…250 кПа) |
ТG1 (-100кПа..207кПа)CG3 (-100кПа…248кПа) |
535-МП(-60кПа +300кПа/ +500кПа/ 1500кПа 2400кПа) |
|||
|
±50; ±31,5; ±20; ±12,5; ±8; ±5 кПа |
CG2 (-63кПа…63кПа) |
CG2 (-62,2кПа…62,2кПа) |
2340 |
3341 |
|||
|
13501351 |
(-100; +150); (-100; +60); ±50 кПа |
CG3 (-100кПа…250 кПа) |
TG2 (-100кПа…1,03МПа) |
2350 |
|||
|
TG3 (-100кПа…5,5МПа) |
2351 |
3341-01 |
|||||
При выборе аналога (альтернативы) Метран-100 просим Вас обратить внимание на диапазоны давлений, указанные в скобках.
Перевод единиц измерения давления
|
Таблица соотношений единиц измерения давления |
||||||||||||||
|
Единицы |
бар |
мбар |
КПа |
psi |
фут вод.ст. |
дюйм вод.ст. |
ммрт.ст. |
дюйм рт.ст. |
кг/см2 |
атм |
||||
|
1 бар |
- |
1000 |
100 |
14,5038 |
33,4553 |
401,463 |
750,064 |
29,53 |
1,01972 |
0,98692 |
||||
|
1 мбар |
0,001 |
- |
0,1 |
0,0145 |
0,03346 |
0,40146 |
0,75006 |
0,02953 |
0,00102 |
0,00099 |
||||
|
1 КПа |
0,01 |
10 |
- |
0,14504 |
0,33455 |
4,01463 |
7,50064 |
0,2953 |
0,0102 |
0,00987 |
||||
|
1 psi |
0,06895 |
68,9476 |
6,89476 |
- |
2,30666 |
27,6799 |
51,7151 |
2,03602 |
0,07031 |
0,06805 |
||||
|
1 фут вод.ст. |
0,02989 |
29,8907 |
2,98907 |
0,43353 |
- |
12 |
22,4199 |
0,88267 |
0,03048 |
0,0295 |
||||
|
1 дюйм вод.ст |
0,00249 |
2,49089 |
0,24909 |
0,03613 |
0,08333 |
- |
1,86833 |
0,07356 |
0,00254 |
0,00246 |
||||
|
1 мм рт.ст. |
0,00133 |
1,33322 |
0,13332 |
0,01934 |
0,0466 |
0,53524 |
- |
0,03937 |
0,00136 |
0,00132 |
||||
|
1 дюйм рт.ст. |
0,03386 |
33,8639 |
3,38639 |
0,49115 |
1,13293 |
13,5951 |
25,4 |
- |
0,03453 |
0,03342 |
||||
|
1 кг/см2 |
0,98067 |
980,665 |
98,0665 |
14,2233 |
32,8084 |
393,701 |
735,561 |
28,959 |
- |
0,96784 |
||||
|
1 атм |
1,01325 |
1013,25 |
101,325 |
14,696 |
33,8985 |
406,782 |
760 |
29,9213 |
1,03323 |
- |
||||
|
Таблица перевода единиц давления |
||||||||||||||
|
Единицы |
1 кгс/см2 |
1 бар |
1 атм |
1 МПа |
1 мм.рт.ст. |
1 м.вод.ст. |
||||||||
|
кгс/см2 |
1 |
1,019716213 |
1,033227453 |
10,19716213 |
0,001359506 |
0,102648152 |
||||||||
|
бар |
0,980665 |
1 |
1,01325 |
10 |
0,00133322 |
0,10066345 |
||||||||
|
атм |
0,967841105 |
0,986923267 |
1 |
9,869232667 |
0,001315786 |
0,099347101 |
||||||||
|
МПа |
0,0980665 |
0,1 |
0,101325 |
1 |
0,000133322 |
0,010066345 |
||||||||
|
мм.рт.ст. |
735,5612727 |
750,0637554 |
760,0021002 |
7500,637554 |
1 |
75,50400534 |
||||||||
|
м.вод.ст. |
9,742016591 |
9,934092265 |
10,06571899 |
99,34092265 |
0,01324433 |
1 |
||||||||
