ММН-2400 (5) — 1,0 — микроманометр многопредельный с наклонной трубкой

ММН-2400 (5) — 1,0 — микроманометр многопредельный с наклонной трубкой предназначен для измерения избыточного, вакуумметрического давлений и разности давлений неагрессивных к стали, латуни, олову и полиэтилену газов в пределах до 240 кгс/м2 при статическом давлении не более 1000 кгс/м2.

ММН-2400 применяется при различных лабораторных испытаниях, а также в качестве эталона при проверке рабочих приборов. Тип и основные параметры ММН-2400 по ГОСТ 11161—71. Класс точности 1,0. В качестве рабочей жидкости в ММН-2400 применяется спирт этиловый технический, плотностью 0,8095+0,0005 г/см3 при температуре плюс 20±0,5°С. Шкала прибора, нанесенная на стеклянную измерительную трубку, имеет длину 300 мм, цена деления 1 мм.

Принцип действия ММН-2400 основан на том, что измеряемое давление уравновешивается давлением столба рабочей жидкости, который образуется в измерительной наклонной трубке.

Масса прибора, кг 2,7 ±0,2.

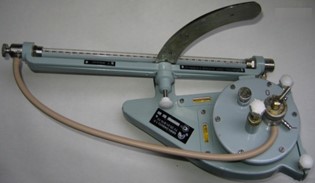

На основании ММН-2400 укреплен цилиндрический герметически закрытый резервуар , на крышке которого находится: трехходовой кран , заливочная трубка и регулятор нуля . К основанию шарнирно крепится кронштейн с измерительной трубкой . Для установки различных углов наклона к основанию прикреплен сектор с пятью отверстиями фиксации. Против каждого отверстия нанесено значение масштаба микроманометра К (0.8; 0.6; 0.4; 0.3; 0.2;
