Комплекс ИПДЦ-89018 является образцовым средством измерения и предназначен для поверки приборов давления.

   Основные характеристики

Комплекс ИПДЦ с верхними пределами измерений до 2,5 МПа включительно предназначен для измерения давления газа, а свыше 2,5 МПа - газа и жидкости. Допускается использовать комплекс с верхними пределами измерений 2,5 МПа и менее для измерения давления жидкости. При этом дополнительная погрешность комплекса не превышает значений, соответствующих 1 кПа.

Питание комплекса осуществляется напряжением переменного тока

(220) В, частотой (50 ± 1) Гц. Потребляемая мощность не более 30 В-А.

По устойчивости к климатическим воздействиям комплексы соответствуют виду климатического исполнения УХЛ4.2* по ГОСТ 15150-69 для работы при температуре окружающего воздуха (23 ± 5) °С и относительной влажности не более 80 %.

Измеритель ИПДЦ-89018 предназначен для измерения давления сред, по отношению к которым материалы, используемые для изготовления деталей (сплав 36НХТЮ, сталь 12Х18Н10Т). являются коррозионностойкими.

Комплекс предназначен для работы во взрывобезопасных помещениях.

Масса комплекса не более 13 кг.

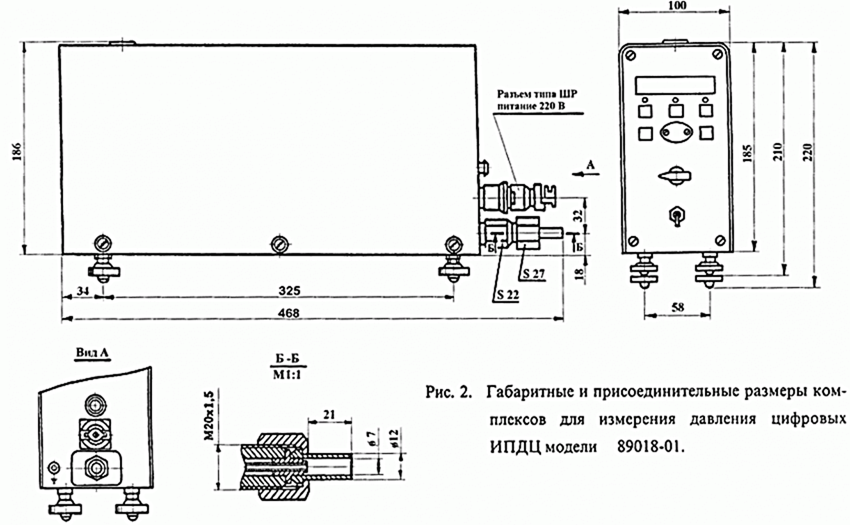

Габаритные и присоединительные размеры комплекса указаны на рис. 2.

Модель и исполнение комплекса, верхние пределы измерений, пределы допускаемой основной погрешности приведены в табл. 1.

Примеры записи обозначения комплекса при заказе:

ИПДЦ, модель 89018-01, нижний предел измерений 0, верхние пределы измерений 10; 16 и 25 кПа, предел допускаемой основной погрешности +0,15 %, ТУ 25-05.2472-79.

Межповерочный интервал составляет 1 год.

Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию. Гарантийный срок хранения - 6 месяцев со дня реализации.

* - модель и пределы допускаемой основной погрешности указаны в таблице

ТАБЛИЦА ВЕРХНИХ ПРЕДЕЛОВ ИЗМЕРЕНИЙ ИПДЦ

* - Допускается использование комплекса предназначенного для измерения давления газа, для измерения давления жидкости дополнительная погрешность в этом случае не превышает 1кПа
