Манометр грузопоршневой МП-250 КЛ.Т. 0,02; 0,05

Грузопоршневые манометры являются наиболее точными и стабильными приборами, дающие наилучшую повторяемость результатов измерений.

Манометр избыточного давления грузопоршневой МП-2500 класса точности 0,02 (в дальнейшем по тексту - манометр) предназначен для поверки и калибровки измерителей давления (датчиков, регистраторов и т.д.), а также для непосредственного измерения избыточного давления в замкнутых системах.



Технические характеристики манометра соответствуют ГОСТу 8291-83.

Манометр предназначен для работы при температуре окружающего воздуха от 10 до 30°С и относительной влажности не более 80%.



Технические характеристики:

Параметр

Значение

Верхний предел измерения, МПа (кгс/см2)

25 (250)

Нижний предел измерения, МПа (кгс/см2)

0,1 (1,0)

Номинальное значение приведенной площади поршня,см2

0,05

Номинальное значение массы поршня с грузоподъемным устройством, кг

2,5 х 0,98

Давление, создаваемое поршнем с грузоприемным устройством, МПа (кгс/см2)

5 (50)

Пределы допускаемой основной погрешности манометра, %:
- при давлениях от 10 до 100% от верхнего предела измерения
- при давлениях до 10% от верхнего предала измерения



±0,02 от измеренного значения давления
±0,02 от 0,1 верхнего предела измерения

Рабочая жидкость:

масло касторовое техническое ГОСТ 6757-73 или масло касторовое медицинское ГОСТ 18202-72

Габаритные размеры,мм

1070 Х 550 Х 845

Масса манометра ,кг, не более

213,7

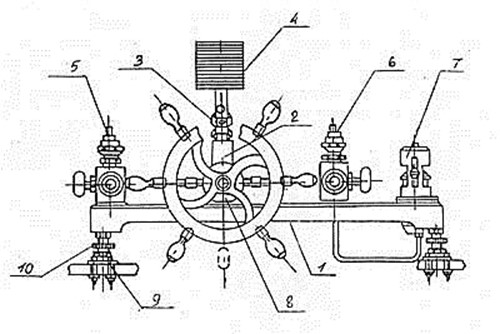

Условные обозначения:
1. Станина. 2 Стойка центральная. 3 Колонка. 4 Набор грузок. 5 Стойка левая. С Стойка правая. 7 Насос ручной скальчатый. 3 Гидропресс. 9 Ножки. 10 Винты регулировочные.
