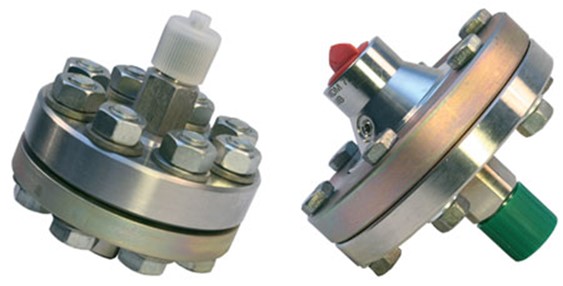

Разделители мембранные  РМ предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред. агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.

Соединение разделителя с измерительным устройством осуществляется непосредственно или через соединительный рукав, поставляемый по требованию заказчика.

Устройство и работа

Измеряемое давление передается через мембрану и разделительную жидкость на чувствительный элемент измерительного устройства, соединенного с разделителем.

Разделительная мембрана предохраняет разделительную жидкость от непосредственного контакта с измеряемой средой. Жидкость и допускаемая деформация разделительной мембраны выбираются такими, чтобы дополнительная погрешность, вносимая разделителем, была не выше указанной.

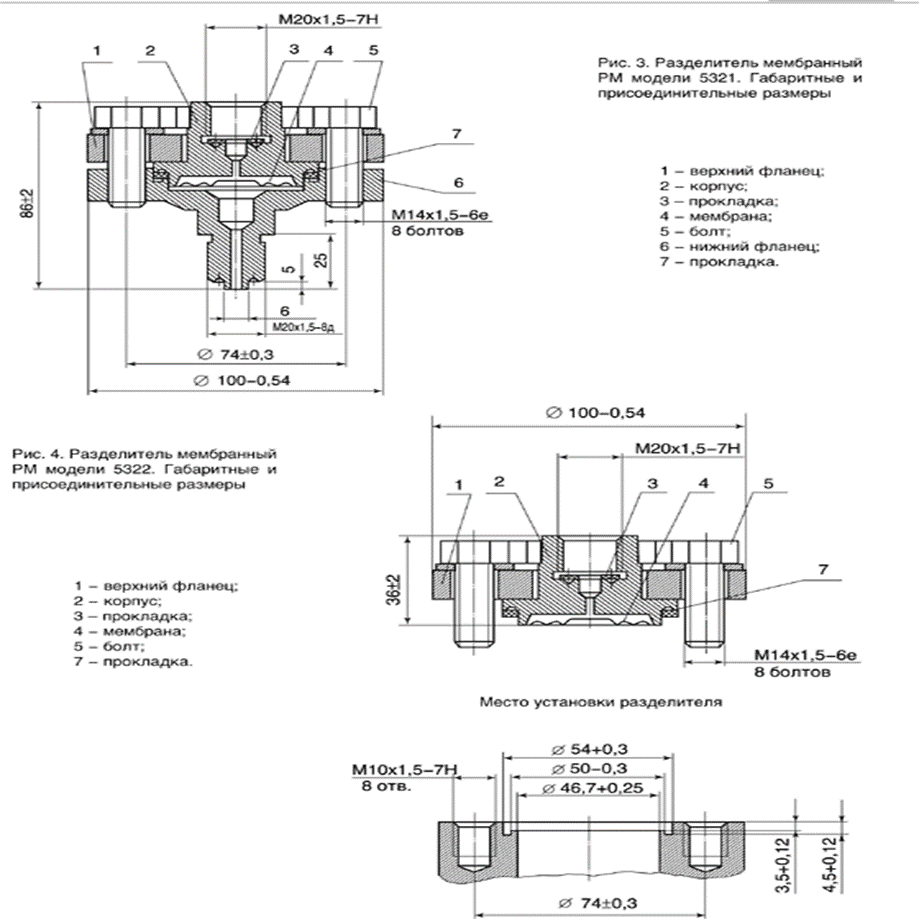

Разделители моделей РМ 5319 и РМ 5321 состоят из верхнего и нижнего фланцев, соединенных болтами, между которыми устанавливается корпус с приваренной к нему мембраной. Уплотнение между корпусом и нижним фланцем, а также между измерительным устройством и разделителем обеспечивается прокладками. В конструкции разделителей моделей РМ 5320 и РМ 5322 с открытой мембраной отсутствует нижний фланец. Открытая мембрана не дает возможности кристаллизующимся средам и твердым осадкам скапливаться в значительном количестве, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки.

Правила выбора места монтажа, рабочее положение и условия эксплуатации измерительного устройства указаны в руководстве по эксплуатации соответствующего измерительного устройства.

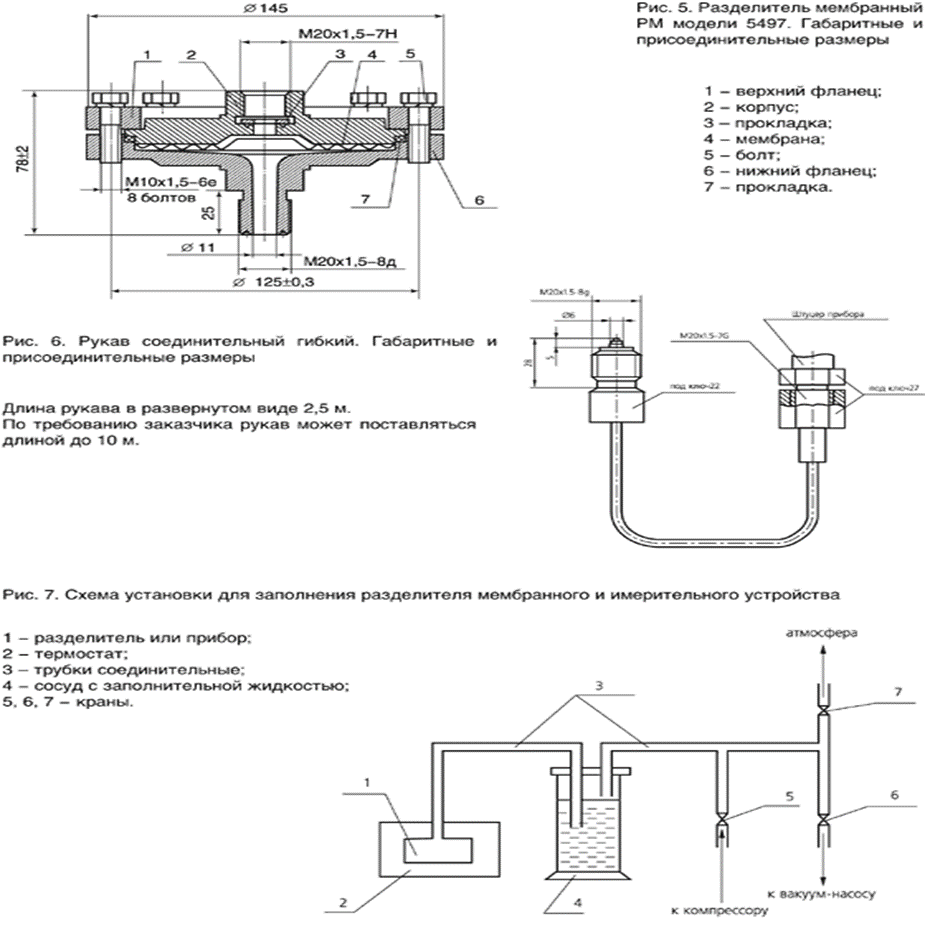

При измерении давления сред с температурой, превышающей допустимую для измерительного устройства, используется соединительный рукав, который может быть установлен как между измерительным устройством и разделителем, так и до разделителя.

При измерении давления сред, имеющих температутру, при которой разделительная среда кристаллизуется или загустевает, соединительный рукав устанавливается между разделителем и местом отбора давления.

Для соединения с местом отбора давления разделители моделей РМ 5319 и РМ 5321 имеют штуцер с наружной резьбой М20х1.5 или G 1/2.

При монтаже разделителей моделей РМ 5320 и РМ 5322 с открытой мембранойприсоединение этих разделителей к месту отбора давления осуществляется фланцами, закрепляемыми болтами.

Уплотнение обеспечивается прокладкой.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Верхний предел измерения прибора, комплектуемого разделителем, МПа, (кгс/см²):
для мод. 5319, 5320, 5497: 0,0,25-2,5 (0,25-25)

для мод. 5321, мод. 5322: 4-60 (40-600)

Дополнительная погрешность измерения, вносимая разделителями, соединенными с измерительными устройствами, не должна превышать +1% нормирующего устройства.

Температура измеряемой среды на входе разделителя, °С от минус -30 до плюс +160.

Примечание: Разделители  применяются с соединительным рукавом, если температура измеряемой среды на входе разделителя выше температуры, установленной для работы измерительного устройства.

Изменение выходного сигнала или показаний измерительного устройства с разделителем при отклонении температуры окружающего воздуха на каждые 10°С, % от нормирующего значения: 1,0

Материал деталей разделителей, контактирующих с измеряемой средой: мембрана: сплав 36НХТЮ фланец, корпус: ст. 12Х18Н10Т

По специальному заказу мембраны могут быть изготовлены из тантала.

Длина соединительного рукава, м: 2,5 По специального заказу длина рукава может быть увеличена до 10 м.

Масса разделителей, кг, не более:
для мод. 5319, 5497: 3,0
для мод. 5321: 2,2
для мод. 5320: 2,0
для мод. 5322: 1,5

Пример записи для заказа
