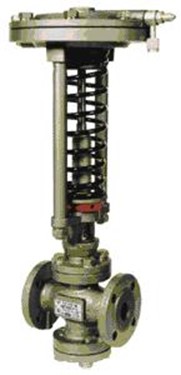

Регулятор расхода и давления РР-РД

Регуляторы расхода и перепада давления РР-НО прямого действия, работающие автономно (без внешнего источника энергии), предназначены для регулирования расхода и перепада давления в системных трубопроводах и технологических линиях, проводящих жидкие, газо- и парообразные среды, неагрессивные к материалам регулятора. Применяются в промышленных установках, тепловых пунктах, системах тепловодоснабжения, в соответствии с их техническими условиями . Условия эксплуатации-по ГОСТ 12997 группы В4. Регулятор может иметь следующие варианты изготовления корпусных деталей : чугун СЧ 20, сталь 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющая сталь 12Х18Н10Т. Клапан выполнен из стали 20Х13, стакан - из бронзы ОЗЦ7С5Н1. Присоединение к трубопроводу - фланцевое, по ГОСТ 12815-80.
В основе принципа действия регуляторов расхода-перепада РР-НО лежит уравновешивание силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.
При температуре регулируемой среды свыше 90ºС рекомендуется устанавливать регуляторы с применением водяного затвора. Это позволит предотвратить преждевременный выход мембраны из строя и продлит срок её службы. Помимо этого, целесообразно устанавливать сетчатый фильтр непосредственно перед регулятором РР-НО.

 Основные технические характеристики

Диаметры условного прохода, Ду, мм

25

32

40

50

80

100

150

150

Диапазоны настройки регулируемого давления, МПа

0,04-0,16; 0,1-0,4; 0,16-0,63, 0,4-1,0

Условная пропускная способность, Кv, м³/ч

6,3

10

16,0

25,0

60,0

80

160

250

Условное давление, МПа

1,6

Зона пропорциональности

20% от верхнего предела настройки
30% от верхнего предела настройки (для диапазона 0,4-1,0)

Зона нечувствительности, °C, не более

4 % от верхнего предела настройки

Допустимая протечка в % от Кv, не более

0,1

Температура регулируемой среды, °C

от 0 до + 180

Масса, кг, не более

23,5

26

28,5

34,5

56

58



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Размеры в мм

Dy

H

D1

D2

D3

D4

L

B

n

150

920

212

240

280

22

480

310

8

150

920

212

240

280

22

480

8

100

850

158

180

215

18

350

4

80

800

133

160

195

310

50

720

102

125

160

230

40

690

88

110

145

200

32

655

78

100

135

180

25

645

68

85

115

14

160

Принципиальные схемы включения регуляторов

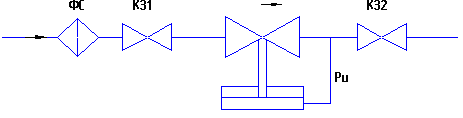

А) РД - сборка «НО» - регулятор давления; регулирование давления «после себя»

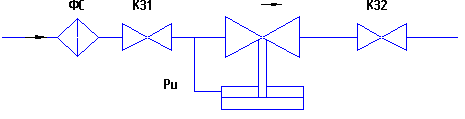

Б) РД - сборка «НЗ» - регулятор давления; регулирование давления «до себя»

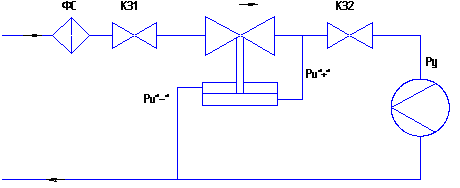

В) РР - сборка «НО» - регулятор расхода; регулирование перепада давлений

ФС – фильтр сетчатый;

К31, К32 – клапаны запорные

РУ – расходное устройство;

Pu – импульсное давление.

Изделие подлежит обязательной сертификации.

При температуре регулируемой среды свыше 90°С рекомендуется устанавливать регуляторы РР и РД с применением водяного затвора. Это позволит предотвратить преждевременный выход мембраны из строя и продлит срок её службы.

Перед регулятором рекомендуется устанавливать фильтр сетчатый.
