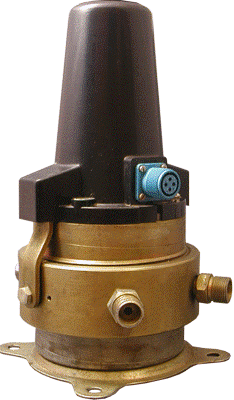

Преобразователь ДМ-3583М предназначен для преобразования разности давлений в выходной унифицированный сигнал взаимной индуктивности с линейной зависимостью.
Применяются Преобразователи в системах контроля, регулирования и управления технологическими процессами при измерении:
• расхода жидкости, газа или пара по разности их давлений в сужающих устройствах;
• разности вакуумметрических или избыточных давлений;
• уровня жидкости по давлению гидростатического столба, находящегося под атмосферным, избыточным или вакуумметрическим давлениями
Технические характеристики ДМ-3583М
|
Наименование параметров |
Значения параметров |
|
Верхние номинальные пределы измерения, кПа |
1.6; 2,5; 4,0; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630 |
|
Предельно допустимое рабочее избыточное давление, мПа |
16; 25 |
|
Выходные сигналы мГн мА |
0-10 |
|
Предел допустимой приведенной основной погрешности преобразования, % |
±1,0 ±1,5 |
|
Питание: |
|
|
Потребляемая мощность, ВА |
1.5 |
|
Температура, эксплуатации:°С |
-30 +50 |
|
Относительная влажность до, % |
95 |
|
Габаритные размеры, мм |
180 х 192 х 302 |
|
Масса, кг |
12 |
