Ротаметры РП, РПФ, РПО с пневматической дистанционной передачей и местной шкалой показаний
|
|
|
Ротаметры типа РП, РПФ, РПО ГОСТ 13045-81 представляет собой приборы постоянного перепада давления и предназначены для измерения объемного расхода плавноменяющихся однородных потоков чистых и слабозагрязненных жидкостей с дисперсными включениями инородных частиц и преобразования его в унифицированный пневматический выходной сигнал.
В этикетке прибора помещены таблицы расхода по шкале и по пневмосигналу.
Ротаметры градуируются заводом - изготовителем только по воде при нормальной температуре 20°С±5°С.

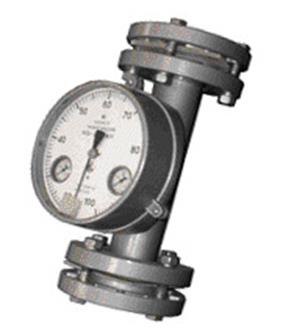

Тип РП
Измерение расхода жидкостей, нейтральных к стали 12Х18Н9Т, и преобразование его в унифицированный пневматический сигнал, который передается на вторичный прибор или устройство с пределами измерения давления воздуха 0,2-1 кгс/см2.
Температура измеряемой среды, (°С) -40...+150
Температура окружающего воздуха, (°С) -30...+50
Раб. давление. (кгс/см2) - 64(РП-01 и РП-02), 16 (РП-03 и РП-04)
Питание прибора (кгс/см2) - сжатым воздухом с давлением 1,4 кгс/см2±10% ГОСТ 26015
|
Базовая модель |
Наименование |
Qmax, (м3/час) по воде |
Qmin, (м3/час) |
Ду, (мм) |
Погреш- ность измер- ения, (%) |
Вид присо-едине-ния |
Габа-ритные размеры (мм) |
Мас-са, кг |
|
РП-I |
РП-01-0,16ЖУЗ РП-01-0.25ЖУЗ РП-01-0,4ЖУЗ РП-01-0,63ЖУЗ |
0,16 0,25 0,4 0,63 |
Не более 20% от верх- него факт- ичес-кого пре-дела изме-рения |
15 15 15 25 |
±2,5;±4; ±2,5;±4; ±1,5;±2,5;±4 ±1,5;±2,5;±4 |
Флан-цевое |
464х220 х196 |
13 |
|
РП-II |
РП-02-1ЖУЗ РП-02-1,6ЖУЗ РП-02-2,5ЖУЗ |
1,00 1,60 2,50 |
25 40 40 |
|
464х220 х217 |
17 |
||
|
PП-III |
РП-03-4ЖУЗ РП-03-6,3ЖУЗ РП-03-10ЖУЗ |
4,00 6,30 10,0 |
40 70 70 |
±1,5;±2,5;±4 |
464х220 х250 |
25 |
||
|
PM-IV |
РП-04-16ЖУЗ |
16 |
100 |
±1,5;±2,5;±4 |
466х245 х301 |
41 |
Материал деталей, соприкасающихся с измеряемой средой
Сталь 12Х18Н9Т ГОСТ 5632-72

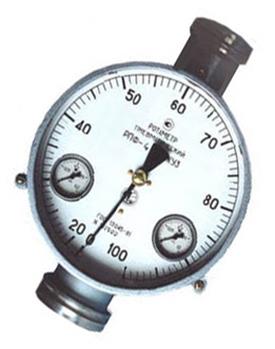

Тип РПФ
Измерение расхода агрессивных жидкостей, нейтральных к фторопласту-4, и преобразование величины расхода в пневматический сигнал, который передается на вторичный прибор или устройство с пределами измерения давления воздуха 0,2-1 кгс/см2.
Температура измеряемой среды, (°С) +5...+100
Температура окружающего воздуха, (°С) -30...+50
Раб. давление. (кгс/см2) - 16
Питание прибора (кгс/см2) - сжатым воздухом с давлением 1,4 кгс/см2±10% ГОСТ 26015
|
Базовая модель |
Наименование |
Qmax, (м3/час) по воде |
Qmin, (м3/час) |
Ду, (мм) |
Пог-реш- ность измер- ения, (%) |
Вид при-сое-дине-ния |
Габа-ритные размеры (мм) |
Мас-са, кг |
|
РПФ-I |
РПФ-01-0,63ЖУЗ РПФ-01-1ЖУЗ |
0,63 1,00 |
Не более 20% от верх- него факти-ческого предела измере-ния |
25 25 |
±2,5; ±4; ±2,5;±4; |
Флан-цевое |
347Х220 Х200 |
13 |
|
РПФ-II |
РПФ-02-1,6ЖУЗ РПФ-02-2,5ЖУЗ РПФ-02-4ЖУЗ РПФ-02-6,3ЖУЗ |
1,60 2,50 4,00 6,30 |
40 40 40 70 |
±2,5; ±4; |
347Х220 Х238 |
25 |
||
|
PПФ-III |
РПФ-03-10ЖУЗ РПФ-03-16ЖУЗ |
10,0 16,0 |
70 100 |
±2,5; ±4; |
442Х283 Х245 |
32 |
Материал деталей, соприкасающихся с измеряемой средой
Фторопласт-4 ГОСТ 10007-80
Тип РПО
Измерение расхода кристаллизирующихся жидкостей и расплавов, нейтральных к стали 12Х18Н9Т; 10Х17Н13М2Т*, и преобразование величины расхода в пневматический сигнал, который передается на вторичный прибор или устройство с пределами измерения давления воздуха 0,2-1 кгс/см2.
Температура измеряемой среды, (°С) +5...+150
Температура окружающего воздуха, (°С) +5...+50
Раб. давление. (кгс/см2) - 64(РПО-01,РПО-02 и РПО-03), 16 (РПО-04)
Питание прибора (кгс/см2) - сжатым воздухом с давлением 1,4 кгс/см2±10% ГОСТ 26015
|
Базовая модель |
Наименование |
Qmax, (м3/час) по воде |
Qmin, (м3/час) |
Ду, (мм) |
Погреш- ность измер- ения, (%) |
Вид присо-едине-ния |
Габа-ритные размеры (мм) |
Мас-са, кг |
|
РПО-I |
РПО-01-0,16ЖУЗ РПО-01-0.25ЖУЗ РПО-01-0,4ЖУЗ РПО-01-0,63ЖУЗ |
0,16 0,25 0,4 0,63 |
Не более 20% от верх- него факт- ичес-кого пре-дела изме-рения |
15 15 15 25 |
±2,5;±4; ±1,5±2,5;±4; ±1,5;±2,5;±4 ±1,5;±2,5;±4 |
Флан-цевое |
464х220 х205 |
14 |
|
РПО-II |
РПО-02-1ЖУЗ РПО-02-1,6ЖУЗ РПО-02-2,5ЖУЗ |
1,00 1,60 2,50 |
25 40 40 |
±2,5;±4 |
464х220 х225 |
18,5 |
||
|
PПО-III |
РПО-03-4ЖУЗ РПО-03-6,3ЖУЗ РПО-03-10ЖУЗ |
4,00 6,30 10,0 |
40 70 70 |
±1,5;±2,5;±4 |
464х220 х257 |
27 |
||
|
PMО-IV |
РПО-04-16ЖУЗ |
16 |
100 |
±1,5;±2,5;±4 |
466х220х 307 |
42 |
