Счётчики холодной воды крыльчатые МТК
Счетчики холодной воды крыльчатые МТК предназначены для измерения объема питьевой воды, протекающей по трубопроводу при температуре не более 30 °С и давлении не более 1,6 МПа.
Счетчики воды МТК широко применяются при осуществлении группового учета потребления воды в узлах ввода зданий (жилых и общественных) и промышленных предприятий. Счетчики МТК с условными диаметрами прохода 20, 25 мм с успехом используются для учета потребления воды индивидуальными абонентами.

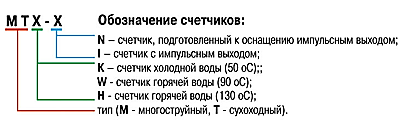

Счетчики выпускаются модификаций: МТК-20, МТК-20N, МТК-25, MTK-25N, МТК-32, MTK-32N, МТК-40, MTK-40N, МТК-50, MTK-50N, МТК-50ф, MTK-50фN. Цифры в обозначении модификации указывают диаметр условного прохода в миллиметрах. Счетчики, подготовленный для оснащения системой дистанционного выхода, обозначаются дополнительным символом N. Счетчик МТК-50ф и MTK-50фN фланцевого исполнения, остальные — муфтового исполнения.
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды. Отличительной особенностью счетчиков MTK, кроме высокой точности показаний, является их долговечность, которая обусловлена конструкцией измерительной вставки счетчика - многоструйностью потоков воды попадающих на крыльчатку. Именно благодаря этому устраняется неравномерное изнашивание опор крыльчатки.
Счетный механизм имеет пять барабанчиков и четыре стрелочных указателя, позволяющие регистрировать объем до 99999,9999 м3. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности при определении порога чувствительности. Счетчик предназначен для установки на горизонтальных трубопроводах.
Основные технические характеристики
|
Параметр |
Модификация |
|||||
|
MTK-20 MTK-20N |
MTK-25 MTK-25N |
MTK-32 MTK-32N |
MTK-40 MTK-40N |
MTK-50 MTK-50N |
MTK-50ф MTK-50фN |
|
|
Номинальный размер DN |
20 |
25 |
32 |
40 |
50 |
50 |
|
Расход, м3/ч: максимальный, Qmax номинальный, Qp переходный, Qt минимальный, Qmin |
5 2,5 0,20 0,05 |
7 3,5 0,28 0,07 |
12 6 0,48 0,12 |
20 10 0,8 0,2 |
30 15 3,0 0,45 |
30 15 3,0 0,45 |
|

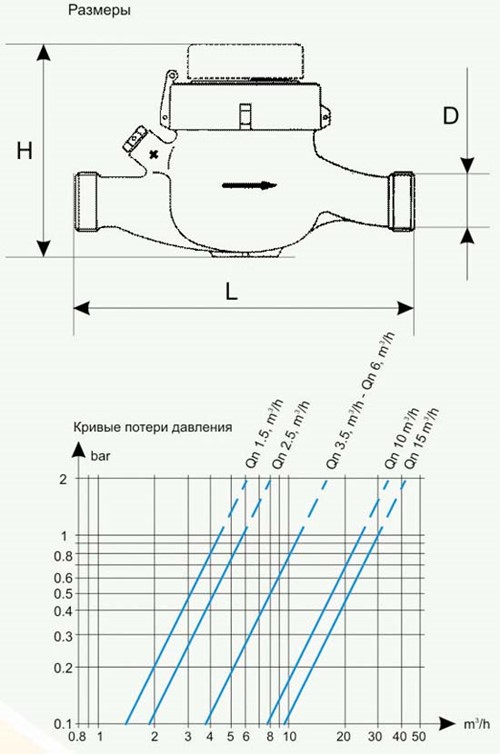

Длина L, мм |
190 |
260 |
260 |
300 |
300 |
300 |
|
Высота H, мм |
115 |
120 |
120 |
145 |
145 |
170 |
|
Ширина, мм |
90 |
100 |
100 |
115 |
115 |
170 |
|
Вес импульса, л/имп. |
10 |
|||||
|
Номинальный диаметр резьбы на корпусе, дюйм |
G 1 B |
G 1/4 B |
G 1/2 B |
G 2 B |
G 2 1/2 B |
- |
|
Масса счетчика, кг, не более |
1,5 |
2,5 |
3,0 |
5,0 |
7,0 |
10,0 |
|
Пределы относительной погрешности, %: в диапазоне расходов Qt < Q < Qmax в диапазоне расходов Qmin< Q < Qt |
±2 ±5 |
|||||
Примечание: * высота приводится с закрытой крышкой
Поверка счетчиков проводится в соответствии с методикой поверки МРБ МП.1516-2005.
Межповерочный интервал - 4 года.
Все больший процент эксплуатируемых счетчиков используется в составе систем АСКУЭ. используемые для этого счетчики оснащаются датчиками импульсов.
Счетчики МТК с индексом N серийно выпускаются подготовленными для установки на них герконовых датчиков импульсов, что позволяет дистанционно, например, через M-Bus или по радио, считывать показания.
Монтаж датчика может быть выполнен в любое время без нарушения пломбирования счетчика метрологическими службами. несмотря на установленный импульсный датчик, визуальное считывание показаний со счетного механизма проходит без всяких проблем.
Счётчики холодной и горячей воды типа М
Особенность конструкции крыльчатых многоструйных счетчиков - наличие кольцевой обоймы вокруг крыльчатки. В обойме имеются равномерно расположенные наклонные пазы, по которым потом воды направляется на крыльчатку. Это увеличивает ресурс работа, т.к. исключается боковой износ оси и опор крыльчатки, характерный для одноструйных счетчиков. Многоструйные счетчики практически нечувствительны к возмущениям потока.
Счетчики имеют муфтовое исполнение и применяются в трубопроводах средних диаметров: от DN 15 до DN 50.
Все счетчики могут быть оборудованы импульсными датчиками для использования в системах дистанционного контроля. Счетчики горячей воды с импульсным выходом применяются в составе теплосчетчиков.

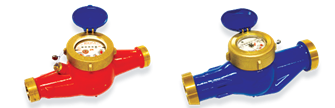

Все используемые материалы и защитные покрытия разрешены для контакта с питьевой водой. материал корпуса - латунь. Цвет корпуса - синий (для счетчиков холодной воды), красный или серый (для счетчиков горячей воды).
Счетчики выпускаются с диаметрами условного прохода DN15, DN20, DN25, DN32, DN40, DN50.
Основные технические характеристики
|
Класс по давлению воды |
MAP 16 (1,6 МПа) |
|
Рабочее давление воды |
от 0,03 до 1,6 МПа |
|
Класс потери давления |
ΔP сю (63 кПа) |
|
Температура воды для исполнений МТК, МТК-N |
0,1 °С ≤ Т ≤ 50 °С |
|
Температура воды для исполнений MTW, MTW-I |
0,1 °С ≤ Т ≤ 90 °С |
|
Температура воды для исполнений MTH-I |
0,1 °С ≤ Т ≤ 130 °С |
|
Температура окружающего воздуха |
от 5 °С до 55 °С |
|
Соотношение между постоянным расходом Q3 и максимальным расходом Q4 |
1,25 |
|
Соотношение между минимальным расходом Q1 и переходным расходом Q2 |
1,6 |
|
Пределы относительной погрешности измерения в диапазоне расходов Q2≤ Q ≤ Q4 |
± 2% при температуре воды ≤ 30 °С |
|
Пределы относительной погрешности измерения в диапазоне расходов Q1≤ Q < Q2 |
± 3% при температуре воды >30 °С |
|
DN |
мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Q3 |
м3/ч |
2,5 |
4 |
6,3 |
10 |
16 |
16 |
|
Резьба |
дюйм |
G 3/4 B |
G 1 B |
G 5/4 B |
G 6/4 B |
G 2 B |
G 2 1/2 B |
|
Длина L, мм |
мм |
165 |
190 |
260 |
260 |
300 |
300 |
|
Высота H, мм |
мм |
115 |
115 |
120 |
120 |
145 |
145 |
|
Ширина, мм |
мм |
90 |
90 |
100 |
100 |
115 |
115 |
|
Вес импульса |
л/имп |
10 |
10,100 |
10,100 |
10,100 |
100 |
100 |
|
Диапазон измерения в горизонтальной позиции счетным механизмом вверх |
|||||||
|
R=Q3/Q1 |
R40H, R63H, R80H, R100H, R125H |
||||||
|
Диапазон измерения при произвольном пространсвенном положении |
|||||||
|
R=Q3/Q1 |
R25V, R31, 5V |
||||||
Поверка производится в соответствии с методикой поверки МРБ МП.2054-2010.
Межповерочный интервал 4 года.
График потерь крыльчатых счетчиков
