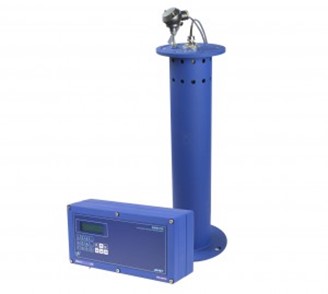

Расходомер-счетчик ультразвуковой ВЗЛЕТ
Расходомер-счетчик ультразвуковой для безнапорных трубопроводов и открытых каналов ВЗЛЕТ РСЛ (РСЛ-212)
Предназначен для бесконтактного измерения объемного расхода, объема, уровня различных жидкостей (в том числе сточных вод) в безнапорных трубопроводах и открытых каналах. Может применяться в технологических процессах промышленных предприятий на очистных сооружениях, в канализационных сетях и т.д.
Исполнения акустических систем по комплектности и способу монтажа:
АС- 401-110 – звуковод с репером и фланцевым креплением для открытых каналов;
АС -611-110 – звуковод с ТПС и фланцевым креплением для открытых каналов;
АС-811-110 – звуковод с ТПС и упорным фланцем для трубопроводов;
АС-901-110 – звуковод с репером и упорным фланцем для трубопроводов.
Отличительные особенности:
♦автоматический учет изменения скорости ультразвука при изменениипараметров газовой среды;
♦минимальное влияние пены на поверхности жидкости на результат измерений;
♦периодическая самоочистка пьезоэлектрического преобразователя (ПЭП) от конденсата и загрязнений;
♦возможность ввода расходной характеристики контролируемого канала;
♦возможность размещения блока измерения на удалении до 250 м от объекта измерения;
Вывод информации:
♦на жидкокристаллический индикатор;
♦в виде частотных и/или импульсных сигналов (по заказу);
♦в виде нормированного токового сигнала (по заказу);
♦по интерфейсу Ethernet (по заказу);
♦по последовательному интерфейсу RS-232/RS-485;
♦в виде срабатывания логических выходов (по заказу).
___________________________________________________________________________________________

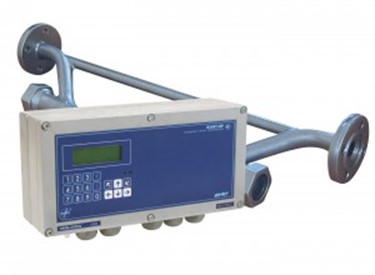

Расходомер-счетчик ультразвуковой для вязких жидкостей цифровой ВЗЛЕТ МР (УРСВ-510V ц)
Предназначен для измерения объемного расхода и объема нефти и нефтепродуктов (в том числе мазута), а также других вязких жидкостей.
Отличительные особенности:
♦ измерение расхода и объема реверсивного потока;
♦ определение массового расхода и массы контролируемой жидкости;
♦ автоматический учет изменения плотности жидкости при изменении температуры и давления жидкости в трубопроводе;
♦ наличие режима дозирования объема;
♦ измерение без потерь давления в трубопроводе.
Вывод информации:
♦ на жидкокристаллический индикатор;
♦ в виде нормированного токового сигнала (по заказу)
♦ в виде импульсов с нормированным весом или логических сигналов (по заказу);
♦ по последовательному интерфейсу RS-232/RS-485;
♦ по интерфейсу Ethernet (по заказу).
Базовая комплектация (поставляются в комплекте с измерительным участком):
♦ Вторичный преобразователь, 1 шт.
♦ Измерительный участок (ИУ) с ответными фланцами, 1 шт.
♦ ПЭА (врезные в комплекте с ИУ), 2 шт.
♦ Имитаторы врезных ПЭА, 2 шт.
♦ Источник вторичного питания ~220/=24В 24(30)Вт 24В, 1 шт.
♦ Кабели связи на ПЭА, 10 м.
___________________________________________________________
-
Расходомер-счетчик ультразвуковой ВЗЛЕТ МР (УРСВ-22x ц ППД)
Расходомер-счетчик ультразвуковой ВЗЛЕТ МР для систем поддержания пластового давления предназначен для измерения в трубопроводах высокого давления среднего объемного расхода и
объема жидких сред (минерализованной оборотной воды, пресной воды). Исполнения:
УРСВ-220ц ППД – двухканальное однолучевое;
УРСВ-222ц ППД – двухлучевое одноканальное.
Относительная погрешность измерения:
УРСВ-220ц ППД – ±(1,5 + 0,2/V)
УРСВ-222ц ППД – ±(0,7 + 0,2/V)Технические характеристики:
Характеристика
Значение
Типоразмер расходомера, Dy/Dy тр*, мм
32/50
50/100
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч
34,8
84,9
Наименьшийий измеряемый средний объемный расход жидкости, Qv наим, м3/ч
0,3
0,85
Давление в трубопроводе, МПа
не более 25
Температура окружающей среды, °С
от минус 40 до 50
Степень защиты
IP65
Напряжение питания, В
=24
Среднее время наработки на отказ, ч
75 000
Средний срок службы, лет
8
Гарантийный срок эксплуатации, мес.
21
* Dy тр- диаметр подводящего трубопровода
Относительная погрешность измерения:
-
от ±1,0 до 3,0%
Отличительные особенности:
-
двухлучевая схема измерения;
-
полнопроходные расходомеры без потери давления на измерительном участке;
-
отсутствие влияния на процесс измерения токопроводящего осадка;
-
специальные конструкционные материалы, обеспечивающие высокую надежность в течение всего срока эксплуатации;
-
конструктивная взаимозаменяемость при монтаже с широко распространенными вихревыми расходомерами.
Вывод информации:
-
по последовательному интерфейсу RS-485;
-
в виде импульсов с нормированным весом.
____________________________________________________________________________________________
-
-

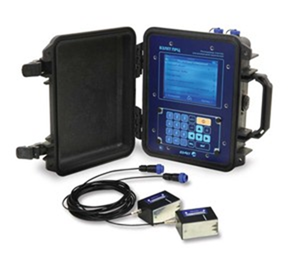

Расходомер-счетчик ультразвуковой переносной ВЗЛЕТ ПРЦ
Оптимальный выбор для оперативного контроля «технологических» и «коммерческих» трубопроводов, а также для задач энергоаудита.
Новое цифровое поколение портативных приборов ЗАО «ВЗЛЕТ» для оперативного измерения расхода и объема жидкости с помощью накладных датчиков без вскрытия трубопровода. Измерение возможно в напорных металлических и пластмассовых, в т.ч. многослойных трубопроводах, в различных условиях эксплуатации, а также во взрывоопасных зонах.
-
Отличительные особенности:
-
цифровая обработка сигнала, минимальное время одного измерения, высокая помехозащищенность;
-
автоматическая настройка;
-
выполнение измерений реверсивного потока жидкости в трубопроводе;
-
возможна поставка с низкочастотными преобразователями акустическими (ПЭА) для работы на трубопроводах с сильной коррозией или значительными отложениями, а также при работе с жидкостями с повышенным содержанием твёрдых включений;
-
наличие режима вычисления массы теплоносителя и количества тепла по измеренному значению объема и заданным или измеренным значениям температуры и давления;
-
комплектование по заказу ультразвуковым толщиномером ВЗЛЁТ УТ и магнитной линейкой, предназначенной для быстрой и лёгкой установки ПЭА на трубопроводах из магнитных материалов любого диаметра;
-
графический сенсорный ЖК-индикатор с разрешением 640х480 пикселей;
-
архивирование информации на сменную флэш-карту формата SD;
-
USB-интерфейс для настройки и съема данных;
-
выполнен в ударопрочном кейсе с классом защиты IP67;
-
возможна поставка во взрывозащищенном исполнении.
Технические характеристики:
-
Диаметр условного прохода трубопровода, Dy, ммот 20 до 5 000
-
Диапазон скорости потока, м/сот 0,1 до 20
Относительная погрешность измерения расхода (объема), %
-
- при скорости потока от 0,1 до 1 м/с±3
-
- при скорости потока от 1,1 до 20 м/с±1,5
-
Диапазон температуры жидкости, °Сот минус 30 до 150
-
Температура окружающей среды для вторичного преобразователя (ВП), °Сот минус 10 до 50
-
Степень защиты ВП/ПЭАIP67/IP68
Маркировка взрывозащиты:
-
блока искрозащиты[Exia]IIB
-
ПЭАOExiaIIBT
-
-
Количество контролируемых объектов, параметры которых сохраняются в памяти приборане менее 200
-
Объем архива измерительной информации и нештатных ситуаций, записейне менее 100 000
-
Длительность интервала архивирования, сот 1 до 300
Питание расходомера:
-
встроенная батарея питания=3,6 В
-
внешнее питание постоянного тока=10–30 В
-
внешний адаптер однофазной сети переменного тока~100–240 В, 50–60Гц
-
-
Время непрерывной работы от встроенной батареи, чне менее 24*
-
Среднее время наработки на отказ, ч100 000
-
Средний срок службы, лет12
-
Гарантийный срок эксплуатации, мес.21
-
Масса ВП, кгне более 2
-
Габаритные размеры ВП, мм285 х 250 х 125
* - при условии неактивных выходных интерфейсов и жидкокристаллического индикатора.
Вывод информации:
-
на жидкокристаллический индикатор;
-
в виде импульсов с нормированным весом;
-
по последовательному интерфейсу RS-485;
-
по интерфейсу USB.
Преобразователи электроакустические для ВЗЛЕТ ПРЦ
-
Высокочастотные - ПЭА Н-222*
-
Низкочастотные - ПЭА Н-212
-
При поставке в комплекте с магнитной линейкой:
- L=300 мм — ПЭА Н-228
- L=150 мм — ПЭА Н-207
* датчик может поставляться в искробезопасном исполнении (Ex)
Для трубопроводов Dy 20 - Dy 20 требуется приобретение дополнительного комплекта датчиков.
Схема установки накладных ПЭА:
V-схема
Z-схема
Расходомер-счетчик ультразвуковой портативный ВЗЛЕТ ПР
Предназначен для оперативного измерения расхода жидкости в напорных металлических и пластмассовых, в том числе многослойных трубопроводах, в различных условиях эксплуатации, а также во взрывоопасных зонах, с помощью ультразвуковых накладных датчиков без вскрытия трубопровода.
Исполнения:
ВЗЛЕТ ПР - общепромышленное;
ВЗЛЕТ ПР-НГ - для нефтегазового комплекса.
Отличительные особенности:
♦автоматическая настройка;
♦выполнение измерений при постоянном или реверсивном направлении потока жидкости в трубопроводе;
♦возможна поставка с низкочастотными ПЭА для работы на трубопроводах с сильной коррозией или значительными отложениями, а также при работе с жидкостями с повышенным содержанием твердых включений;
♦наличие режима вычисления массы теплоносителя и количества тепла по измеренному значению объема и заданным значениям температур и давлений;
♦комплектование по заказу ультразвуковым толщиномером ВЗЛЕТ УТ и магнитной линейкой, которая позволяет легко и быстро устанавливать ПЭА на трубопроводах любого диаметра из магнитных материалов;
♦возможна поставка во взрывозащищенном исполнении.
Вывод информации:
♦на жидкокристаллический индикатор;
♦в виде импульсов с нормированным весом;
♦по последовательному интерфейсу RS-232.
Преобразователи электроакустические ПЭА для ВЗЛЕТ ПР:
- ВысокочастотныеПЭА — Н-222*
- Низкочастотные ПЭА — Н-212
При поставке ВЗЛЕТ ПР в комплекте с магнитной линейкой:
- высокочастотные — ПЭА Н-223
- низкочастотные — ПЭА Н-213
* датчик может поставляться во взрывозащищенносм исполнении (Ex)____________________________________________________________________________________________
Расходомер-счетчик электромагнитный ВЗЛЕТ ТЭР
Предназначен для точного и стабильного измерения расхода и объема различных жидкостей (агрессивных, пищевых) в технологических процессах промышленных предприятий.
Тип присоединения:
♦ «сэндвич» (Dy10 и Dy15);
♦ фланцевое (от Dy20 до Dy300);
♦ «молочная муфта» (от Dy15 до Dy80).Погрешность измерения:
♦ ±0,35 % - относительная в диапазоне расходов от 0,03×Qv наиб до Qv наиб;
♦ ±0,35 % - приведенная в диапазоне расходов от 0,001×Qv наиб до Qv наиб;
повторяемость результатов измерения — ±0,2 %
Отличительные особенности:
♦ высокая точность, стабильность и повторяемость результатов измерения;
♦ измерение расхода и объема реверсивного потока;
♦ контроль заполнения трубопровода;
♦ использование различных материалов электродов (нержавеющая сталь, титан, тантал и др.);
♦ возможность монтажа на полимерные трубы без заземляющих колец;
♦ установочные размеры как у электромагнитных расходомеров ведущих мировых производителей.
Вывод информации:
♦ на графический высококонтрастный жидкокристаллический индикатор с постоянной подсветкой;
♦ в виде импульсов с нормированным весом на два универсальных выхода;
♦ гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
♦ по последовательному интерфейсу RS-485 (протокол MODBUS или PROFIBUS), Ethernet (по заказу).Технические характеристики:
Характеристика
Значение
Типоразмер, Dy, мм
10
15
20
25
32
40
50
65
80
100
150
200
300
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч
2,83
6,37
11,32
17,69
29
45
71
120
181
283
637
1132
2547
Давление в трубопроводе, МПа
не более 2,5* (4,0 по заказу для фланцованного исполнения)
Удельная электропроводность жидкости, См/м
не менее 10-4
Диапазон температуры жидкости, °С:
- при футеровке фторопластом
- при футировке полиуретаном
от минус 10 до 150
от минус 10 до 70Диапазон температуры окружающей среды, °С
от минус 25 до 70
Степень защиты
IP67
Напряжение питания, В
=24
Средний срок службы, лет
12
Гарантийный срок эксплуатации, мес.
21
* для ВЗЛЕТ ТЭР с "молочной муфтой" 1,6 МПа
Массогабаритные характеристики:
Dy,мм
10
15
20
25
32
40
50
65
80
100
150
200
300
Длина проточной части, мм
93
93
150
200
200
200
200
200
200
250
270
340
500
Высота расходомера, мм
240
240
270
280
290
300
315
325
340
370
430
493
607
Масса (не более), кг
3,4
3,5
5,6
6,2
7,7
8,6
10
11,5
13,6
19,7
33,2
52
98
Массогабаритные характеристики для ВЗЛЕТ ТЭР с "молочной муфтой":
Dy,мм
15
32
50
80
Длина проточной части, мм
141
186
222
262
Высота расходомера, мм
245
275
285
320
Масса (не более), кг
3,8
7,6
11,0
14,5
-
-
