Компоненты теплосчётчика
Необходимая для расчёта количества тепла разность температур прямого и обратного потока определяется температурными датчиками.
Теплосчётчик использует для этого испытанные резисторные платиновые температурные датчики большой точности в различных исполнениях.
Масса воды, протекающей через отопительный контур, является второй важной величиной и учитывается с помощью расходомерной вставки.
Теплосчётчик применяет для измерения объёма решения, которые соответствуют измерительной задаче: от многоструйной капсулы до ультразвуковой технологии.
По информации о температуре и объёме электронный вычислитель, управляемый микропроцессором, рассчитывает потреблённое количество тепла.
Конструктивы теплосчётчиков
1. Назначение
Теплосчетчик "ЦЕЛЬСИУС предназначен для измерения количества тепловой энергии, транспортируемой по трубопроводам в закрытых системах теплоснабжения с возможностью установки в подающем (индекс "П" в обозначении) или обратном (индекс "О") трубопроводе.
2. Принцип действия, устройство и технические характеристики
Теплосчетчик "ЦЕЛЬСИУС" состоит из измерительной капсулы с тепловычислителем, комплекта термопреобразователей температуры (КТС), проточной части.
Тепловычислитель размещён в пластиковом корпусе и объединен с измерительной капсулой. На верхней крышке тепловычислителя расположены ЖК-дисплей и кнопка управления просмотром данных.
Измерительная капсула крепится к проточной части с помощью резьбового соединения. В комплект входит запорная крышка для проточной части. При ее использовании, монтаж проточной части и измерительнйо капсулы могут быть выполнены поэтапно. Один из термопреобразователей КТС может быть закреплен в гнезде измерительной капсулы.
Крепление теплосчетчика к трубопроводу - с помощью резьбовых соединений.
Принцип действия. С помощью КТС (Pt500) измеряются температуры теплоносителя в подающем и обратном трубопроводах. Проточная часть с измерительной капсулой и тепловычислителем выполняют функцию датчика потока. Тепловычислитель выполняет преобразование сигналов, вычисление количества потребленной тепловой энергии, накапливает, хранит и индицирует измеренную, справочную и служебную информацию.
Теплосчетчик допускается эксплуатировать в любом пространственном положении. теплосчетчик нечувыствителен к воздействию внешних магнитных полей. Питание - от батареи (3 V), срок службы 6 лет.
Теплосчетчики соответствуют классу 3 по СТБ ЕН 1434-1 и выпускаются с номинальными расходами 0,6; 1,5 и 2,5 m3/h и с присоединительными размерами DN15 и DN20. Давление теплоносителя 0 до 1,6 МРа, температура теплоносителя - до 90 °С. Потеря давления при qp - не более 0,025 МРа.
Основные технические характеристики
Параметр |
Единица измерения |
Значение |
||
Номинальный размер теплосчетчика |
DN |
15 |
20 |
|
Номинальный размер резьбы на патрубках |
G s B |
G 1 B |
||
Масса теплосчетчика в сборе |
kg |
1,15 |
1,30 |
|
Расход максимальный, qs |
m3/h |
1,2 |
3 |
5 |
Расход постоянный, qp |
m3/h |
0,6 |
1,5 |
2,5 |
Расход минимальный, qi |
m3/h |
0,024 |
0,060 |
0,100 |
Порог чувствительности, не более |
m3/h |
0,005 |
0,005 |
0,007 |
Длина проточной части, не более |
mm |
110 |
130 |
|
Длина кабеля термопреобразователя КТС |
m |
1,5 |
||
Длина погружной части термопреобразователя КТС |
mm |
25 |
||
Диаметр погружной части термопреобразователя КТС |
mm |
5,0; 5,2 |
||
Минимальное значение разности температур |
K |
3 |
3. Индикация
На индикатор могут быть выведены цифровые данные с единицами измерения, а также символы, указывающие на состояние теплосчетчика. Индицируемые параметры сгруппированы в три меню. Номер меню - в левом верхнем углу индикатора.
Управление выводом информации - с помощью кнопки. Короткое нажатие (менее 2 s) переключает информацию в пределах одного меню или подменю. Вход в подменю - нажатие средней продолжительности (2-4 s). Переключение уровня меню - длительное нажатие (более 5 s). Вывод иконок в пределах меню (подменю) - последовательный. За последний иконкой выводится первая. В таком же порядке (1-2-3-1...) производится переключение меню.
Если включен символ "дверь", то имеется подменю - (например, месячные архивы).
Если нажатий на кнопку не было более 5 min, то на индикатор выводится первая иконка первого меню - потребленное количество теплоты с момента установки теплосчетчика. Из иконки "тетс сегментов" можно войти в скрытое подменю - индикация тепловой энергии и объема с высоким разрешением (используется при поверке). В архиве доступны для просмотра значения потребленного количества теплоты с начала установки теплосчетчика и за 18 последних месяцев. Значение потребленного количества теплоты предваряются датой начала следующего месяца. иными словами: дате 01.04.10 соответствует количество теплоты, которое было накоплено по март 2010 года включительно.
Когда теплосчетчик обнаруживает признаки изменений условий (например, истечение ресурса батареи) или состояний, свидетельствующих о неисправности сччетчика, он их индицирует посредством выдачи сообщения об ошибке в слеющем формате "Err_XXXX".
Ниже приведено описание воможных кодов ошибок. Если зафиксирована неисправность с кодом ошибки более или равным 8000, то код ошибки отображается вместо индикации измеренных параметров. В случаях, когда код ошибки менее 8000, появляется предупреждающий треугольник. Код ошибки может быть просмотрен в параметре "Код ошибки". В таблице указаны рекомендуемые действия по устранению ошибки.
4. Размещение, монтаж и подготовка к работе
Теплосчетчик должен эксплуатироваться в отапливаемых помещениях с температурой окружающего воздуха от +5 °С до +55 °С. К теплосчетчику должен быть обеспечен свободный доступ для осмотра. Место установки должно гарантировать его эксплуатацию без возможных механических повреждений.
Теплосчетчик рекомендуется выбирать в соответствии с расходом теплоносителя в системе (расход не должен превышать постоянно расхода qp). Если теплоноситель содержит примеси, то рекомендуется устанавливать фильтр. До и после места установки теплосчетчика следует установить запорную арматуру. Если теплосчетчик монтируется во время строительных работ (во время которых возможно повреждение измерительной капсулы и вычислителя), то рекомендуется после установки проточной части закрыть ее запорной крышкой. Установить измерительную капсулу можно после завершения всех строительных работ.
При монтаже проточной части должны быть выполнены условия:
- монтаж должен производиться с использование комплектов резьбовых соединителей, DN, соответствующему размеру теплосчетчика;
- направление потока воды должно совпадать с направлением стрелки в корпусе;
- перед установкой трубопровод следует промыть, чтобы удалить из него загрязнения;
- присоединение проточной части теплосчетчика к трубопроводу должно быть герметичным и выдерживать избыточное давление 1,6 МРа.
Запрещается проведение сварочных работ на трубопроводе с установленным теплосчетчиком.
Перед монтажом теплосчетчика необходимо провести внешний осмотр и проверить:
- комплектность;
- отсутствие видимых механических повреждений;
- наличие поверительного клейма и пломб изготовителя;
- соответствие заводских номеров тем, которые указаны в паспорте.
При монтаже измерительной капсулы с вычислителем в проточную часть следует использовать новую уплотнительную прокладку. Термопреобразователи монтируются в подающем и обратном трубопроводах. Подающему трубопроводу соответствует термопреобразователь с красной шильдой, обратному трубопроводу - с синей шильдойю. Один из термопреобразователей может быть установлен в гнездо измерительной капсулы.
5. Комплектность
Теплосчетчик в сборе (измерительная капсула с тепловычислителем, КТС и проточной частью |
- 1 шт. |
Крышка проточной части (с прокладкой) |
- 1 шт. |
Адаптер резьбовой М 10 (с прокладкой) для монтажа КТС |
- 2 шт. |
Паспорт |
- 1 шт. |
Свидетельство о поверке |
- 1 шт. |
Упаковка |
- 1 шт. |
По требованию заказчика, при поэтапном монтаже, измерительная капсула с тепловычислителем и КТС может поставляться отдельно. В этом случае проточная часть поставляется собранной (с крышкой и прокладками).
Комплект присоединительных штуцеров с прокладками |
- 1 к-т. |
Монтажный комплект КМ15-110 для монтажа теплосчетчика на пластиковых трубах |
- 1 к-т. |
Фильтр осадочный Y-образный |
- 1 шт. |
Кран шаровый с патрубкой М10 для монтажа КТС |
- 1 шт. |
6. Гарантийные обязательства
Изготовитель гарантирует соответствие прибора требованиям конструкторской документации при соблюдении правил транспортирования, монтажа эксплуатации. При наличии скрытого заводского брака производитель выполняет бесплатный ремонт и поверку.
Гарантийный срок - 2 года от даты изготовления. Гарантия не распространяется на приборы:
- имеющие повреждения, связанные с нарушением правил транспортирования, монтажа, эксплуатации:
- имеющие нарушение пломбирования;
- некомплектные;
-
вышедшие из строя вследствие засорения.
-
Основные технические и метрологические характеристики
-
Параметр |
Единица измерения |
Значение |
||
Номинальный размер теплосчетчика |
DN |
15 |
20 |
|
Номинальный размер резьбы |
G 3/4 B |
G 1 B |
||
Масса, не более |
кг |
1,0 |
1,2 |
|
Длина, не более |
мм |
110 |
130 |
|
Высота, не более |
мм |
100 |
||
Ширина, не более |
мм |
80 |
||
Максимально допустимое давление |
МПа |
1,6 |
||
Потеря давления при qp, не более |
МПа |
0,025 |
||
Напряжение батареи питания |
В |
3 |
||
Расход максимальный, qs |
м3/ч |
1,2 |
3 |
5 |
Расход постоянный, qp |
м3/ч |
0,6 |
1,5 |
2,5 |
Расход минимальный, qi |
м3/ч |
0,024 |
0,0060 |
0,100 |
Порог чувствительности, не более |
м3/ч |
0,005 |
0,005 |
0,007 |
Диапазон температур теплоносителя |
°С |
от 15 до 90 |
||
Диапазон измерения разности температур |
°С |
от 3 до 75 |
||
Длина кабеля термопреобразователя, не менее |
м |
1,5 |
||
Длина погружной части КТС, не менее |
мм |
25 |
||
Диаметр погружной части КТС |
мм |
5,0/5,2 |
-
Класс точности B (по СТБ ГОСТ Р51649-2004).
-
Класс точности теплосчетчика 3 (по СТБ ЕН 1434-1-2004).
-
Пределы допускаемых относительных погрешностей при измерении количества тепловой энергии (в %)
-
δ0=±(4+4ΔΘmin/ΔΘ+0,05qp/q)
-
Пределы допускаемых относительных погрешностей тепловычислителя Eс, (в %) при измерении количества тепловой энергии,
-
Eс=±(0,5+ΔΘmin/ΔΘ).
-
Пределы допускаемых относительных погрешностей КТС Et, (в %), при измерении разности температур ΔΘ
-
Et=±(0,5+3ΔΘmin/ΔΘ).
-
Пределы допускаемых относительных погрешностей теплосчетчика при измерении обеъма теплоносителя Ef, (в %)
-
Ef=±(3+0,05qp/q).
-
Класс исполнения по условиям окружающей среды А (СТБ ЕН 1434-1-2004).
-
Условия эксплуатации:
температура окружающей среды, °С |
от +5 до +55 |
относительная влажность воздуха, % |
до 95 |
атмосферное давление, кПа |
от 84 до 106,7 |
степень защиты оболочки по ГОСТ 14254-96 |
IP 54 |
средний срок службы, лет не менее |
10 лет |
-
-
Знак утверждения типа
-
Знак утверждения типа наносится на верхнюю крышку тепловычислителя методом лазерной гравировки и на титульный лист паспорта типографским способом.
-
-
Комплектность
-
В комплект поставки теплосчетчика входят:
измерительная капсула с тепловычислителем |
1 шт. |
комплект термометров сопротивления |
1 компл. |
проточная часть |
1 шт. |
паспорт |
1 шт. |
упаковка |
1 шт. |
-
В соответствии со спецификацией заказа дополнительно поставляются
крышка проточной части |
техническое описание и методика поверки |
-

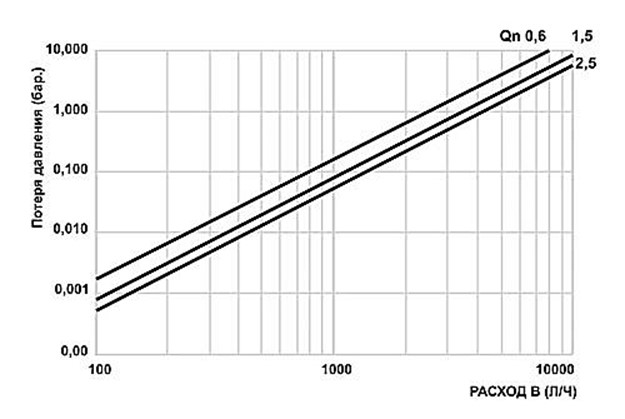

Кривые потери давления теплосчетчика "Цельсиус"
-
