Теплосчетчики ультразвуковые "Струмень ТС-07"
- Номинальный диаметр DN 15, 20, 25, 40, 50, 65,
- 80, 100
- Температура Т max 150 °C
- Давление Р max. 1,6 МПа, 2,5 МПа
- Класс точности — 2 по СТБ EN 1434-1
- Диапазон измерений 1:100
- Питание - литиевая батарея, срок службы - до 12лет
- Прямые участки - не требуются
- Ориентация - горизонтальная, вертикальная
Сертификат типа № 7366 от 30.08.2011 г. Зарегистрирован в Государственном реестре средств измерений под № РБ 03 10 1410 11 и допущен к применению в Республике Беларусь с 2002 г.
Теплосчётчики «Струмень ТС-07» предназначены для измерения потребляемой или отпущенной тепловой энергии в закрытых и/или открытых водяных системах централизованного теплоснабжения или горячего водоснабжения.
Область применения теплосчётчика «Струмень ТС-07»: системы учёта и контроля выработки и потребления тепловой энергии на предприятиях промышленности и коммунального хозяйства, в жилых домах, в административно-бытовых зданиях.
Межповерочный интервал - 4 года.
Преимущества:
- Высокая точность измерения
- Малые потери давления
- Широкий диапазон измерений
- Отсутствие механического износа и долговечность
|
|
Состав теплосчётчика «Струмень ТС-07»:
- тепловычислитель
- первичный преобразователь расхода ультразвуковой (от I до 4 шт.)
- термопреобразователь сопротивления Pt 500 ( I до 8 шт.).
Функциональные возможности:
- Теплосчётчик «Струмень ТС-07» может иметь (в зависимости от исполнения) один или четыре независимых измерительных контура.
- В максимальном исполнении - 4 канала измерения объема и 8 каналов измерения температуры.
- Тип архива коммерческих параметров:
-среднечасовой за последние 38 суток; -суточный по накоплению за последние 64 суток; -месячный по накоплению за последние 36 месяцев; -годовой по накоплению за последние 16 лет.
- Информационный выход - интерфейс RS-232, RS-485, M-Bus.
Технические характеристики
Ду
|
Тип
соединения
|
Макс.
расход qs
|
Пост.
(ном.)
расход qр
|
Мин.
расход qi
|
Падение
давления при qs
|

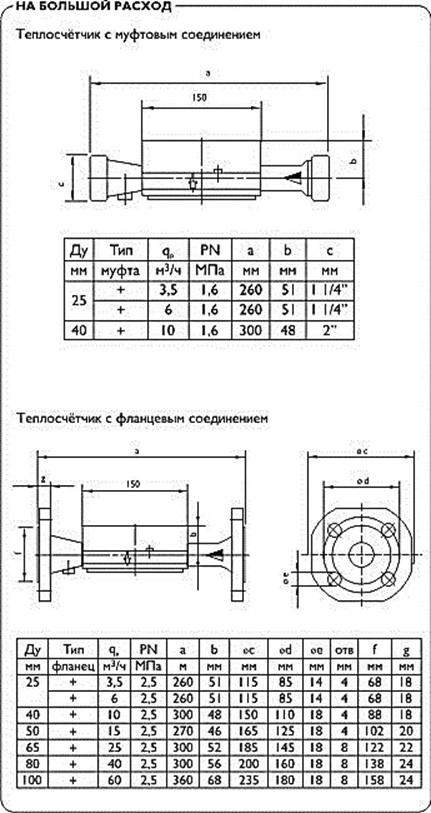

Монтажная
длина
|
Вес
(муфта)
|
Вес
(фланец)
|
мм
|
муфта
|
фланец
|
м3/ч
|
м3/ч
|
м3/ч
|
мПа
|
мм
|
кг
|
кг
|
15
|
+
|
--
|
1,2
|
0,6
|
0,012
|
не более 0,063
|
110
|
1
|
--
|
+
|
--
|
3
|
1,5
|
0,03
|
110
|
1
|
--
|
20
|
+
|
+
|
5
|
2,5
|
0,05
|
190
|
1,5
|
3
|
25
|
+
|
+
|
7
|
3,5
|
0,07
|
260
|
3
|
5
|
+
|
+
|
12
|
6
|
0,12
|
260
|
3
|
5
|
40
|
+
|
+
|
20
|
10
|
0,2
|
300
|
4
|
7
|
50
|
--
|
+
|
30
|
15
|
0,3
|
270
|
--
|
8
|
65
|
--
|
+
|
50
|
25
|
0,5
|
300
|
--
|
11
|
80
|
--
|
+
|
80
|
40
|
0,8
|
300
|
--
|
13
|
100
|
--
|
+
|
120
|
60
|
1,2
|
360
|
--
|
22
|
|
