Клапана электромагнитные КЭГ
ПРЕДНАЗНАЧЕН для перекрытия трубопроводов газа, жидкостей, топлива в системах с дистанционным управлением.
ИСПОЛЬЗУЕТСЯ в схемах автоматического розжига, регулирования и защиты котлов, теплогенераторов, отопительных установок, для управления потоком газа или жидкого топлива.
|
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Условный проход, Ду, мм |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
Обесточенное положение |
НЗ |
НЗ/НО |
НЗ |
||||
|
Давление рабочее, Рраб , МПа |
0,25 |
||||||
|
Номинальная потребляемая мощность, Вт (не более) |
15 |
30 |
|||||
|
Рабочая среда |
воздух, нейтральные газы, природные газы, |
||||||
|
Температура рабочей среды, °С |
от - 5 до + 60 |
||||||
|
Материал уплотнения |
NBR |
||||||
|
Напряжение управления электромагнитом, |
|
||||||
|
Исполнение клапана по направлению движения рабочей среды на входе и выходе |
проходной |
||||||
|
Присоединение к источнику напряжения / управления |
DIN43650 |
||||||
|
Положение клапана на трубопроводе |
вертикальное |
||||||
|
Условия эксплуатации |
У3 по ГОСТ 15150 |
||||||
|
Степень защиты, (код IP) |
IР65 |
||||||
|
Класс защиты |
01 |
||||||
|
Класс герметичности по ГОСТ 9544 |
А |
||||||

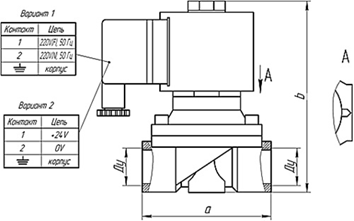

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
|
Наименование |
Ду, мм |
Присоединение к трубопроводу |
Габаритные размеры |
|
КЭГ-10 |
10 |
муфтовое 3/8" |
52,5х85,5 |
|
КЭГ-15 |
15 |
муфтовое 1/2" |
69х117 |
|
КЭГ-20 |
20 |
муфтовое 3/4" |
73х123 |
|
КЭГ-25 |
25 |
муфтовое 1" |
99х135 |
|
КЭГ-32 |
32 |
муфтовое 1 1/4" |
112х175 |
|
КЭГ-40 |
40 |
муфтовое 1 1/2" |
123х175 |
|
КЭГ-50 |
50 |
муфтовое 2" |
168х209 |
|
КЭГ-20-НО |
20 |
муфтовое 3/4" |
73х123 |
