Контрольный электрод
Предназначен для селективного контроля факела газовой горелки. Пульсация электропроводимости или эффект детектирования переменного тока между электродом, введенного в зону ионизации факела и заземленным корпусом горелки регистрируется с помощью сигнализаторов горения типа: ЛУЧ-1АМ, ЛУЧ-КЭ, Ф34.2, Ф34.3, БРЗ-04-М1-2К и т.п.
ИСПОЛНЕНИЯ
|
Исполнение |
Длина погружной части, мм |
|
-00 |
500 |
|
-01 |
700 |
|
-02 |
1000 |
|
-03 |
1200 |
Основные технические характеристики
|
Длина погружной части ( L ), мм |
500, 700, 1000, 1200 |
|
Длина жаропрочного электрода, мм |
300 |
|
Диаметр ствола, мм |
22 |
|
Диапазон частот пульсации электропроводимости, Гц |
1 - 15 |
|
Сопротивление изоляции, МОм, не менее |
100 |
|
Контрольное напряжение, В |
100 |
|
Габаритные размеры: длина* ширина х высота, мм |
890, 1090, 1390, 1590 60 х 94 |

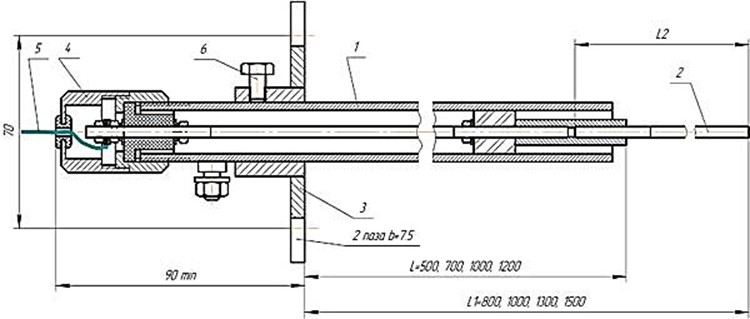

УСТРОЙСТВО, Габаритные и установочные размеры
1-ствол, 2 –электрод жаропрочный, 3 –фланец, 4 –кожух, 5 –винт стопорный
