ТБ-1, ТБ-2, ТБ-1Р, ТБ-2Р термометры биметаллические показывающие

Показывающие биметаллические термометры ТБ применяются для измерения температуры газообразных и жидких сред в различных промышленных установках

(ТБ-1, ТБ-2, ТБ-1Р, ТБ-2Р, ТБ-1РС, ТБ-2РС, ТБ-1С, ТБ-2С), а также в системах и аппаратах судов неограниченного района плавания (ТБ-Сд1, ТБ-Сд1).

Исполнения термометров ТБ:
- общепромышленные термометры: ТБ-1, ТБ-2, ТБ-1Р, ТБ-2Р, ТБ-1РС, ТБ-2РС, ТБ-1С, ТБ-2С;
- судовые термометры: ТБ-Сд1, ТБ-Сд1 (соответствуют правилам классификации и постройки морских судов «Российского Морского Регистра судоходства» изд. 1999 г.).



Общие технические характеристики биметаллических показывающих термометров ТБ

Характеристики

Значения

Измеряемые среды ТБ

морская вода, нефтепродукты, смазочные масла, фреоны, технический жир, пар, выхлопные и дымовые газы и другие среды в пределах коррозионной стойкости стали 12Х18Н10T

Давление измеряемой среды, кгс/см2, не более



- без защитной гильзы

64

- с защитной гильзой

250

Климатические исполнения:



- для судовых термометров ТБ

ОМ5

- для общепромышленных термометров ТБ

УХЛ 2 (основное)

Температура окружающего воздуха, °С

от -60 до +50

Относительная влажность окружающего воздуха при температуре +40 °С, %

98

Степень защиты от воздействия пыли и воды

IP54

Виброустойчивость к воздействию вибрации с частотой, Гц:



- для судовых термометров ТБ

от 5 до 100

- для общепромышленных термометров ТБ

от 10 до 55

- с ускорением, g

0,7

Ударопрочность для судовых термометров:



- после воздействия ударных нагрузок с ускорением, g

5

- длительность ударного импульса, мс

10 - 15

- с частотой ударов в минуту

40 - 80

Масса термометра ТБ, кг, не более:



- в корпусе Ø60 мм

0,5

- в корпусе Ø100 мм

0,8

- в корпусе Ø160 мм

1

Изготавливаются по

ТУ 311-00225621.160-96

Межповерочный интервал

не реже 1 раза в 3 года



Габаритные и присоединительные размеры термометров ТБ

Условное обозначение

h, мм

h1, мм, не менее

h2, мм

ТБ-1

22,5

-

16

ТБ-2

ТБ-1Р

51

-

ТБ-2Р

31

ТБ-1С

-

51

ТБ-2С

ТБ-1РС

31

ТБ-2РС

51

ТБ-1Сд

10

-

22

ТБ-2Сд

ТБ-1

7,8

-



Технические характеристики показывающих биметаллических термометров ТБ



Условное обозначение

Расположение термобаллона

Диапазон измерений, °С

Класс точности

Диаметр корпуса, D,мм

Длина погружения термобаллона, l, мм

Диаметр термобаллона, d, мм

Резьба присоединительного штуцера, d1

ТБ-1, ТБ-1Р

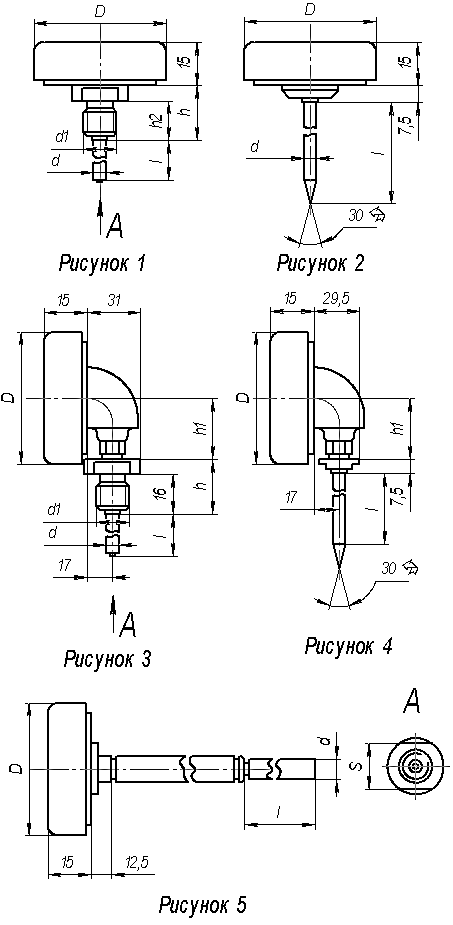

осевое (рис. 1)
радиальное (рис. 3)

от -20 до +40*

от 0 до +60*

от -30 до +60**

от -50 до +50**

от -50 до +100

от -50 до +150

от 0 до +100**

от 0 до +120

от 0 до +150

от 0 до +200

от 0 до +300

от 0 до +400

от -60 до +90***

от -60 до +150***

от -60 до +40***

1,5; 2,5

60

80; 100; 125; 160

6

М14×1,5

М16×1,5

М18×1,5

М20×1,5

80; 100; 125; 160; 200; 250; 315

10

М16×1,5

М18×1,5

М20×1,5

ТБ-1С

осевое (рис. 2)

125; 160

6

-

ТБ-1РС

радиальное (рис. 4)

80; 100; 125; 160

ТБ-1Сд

осевое (рис. 1)

80; 100; 125; 160; 200; 250; 315

10

М27×2

ТБ-2, ТБ-2Р

осевое (рис. 1)
радиальное (рис. 3)

1****; 1,5

100

80; 100; 125; 160

6

М14×1,5

М16×1,5

М18×1,5

М20×1,5

80; 100; 125; 160; 200; 250; 315

10

М16×1,5

М18×1,5

М20×1,5

ТБ-2С

осевое (рис. 2)

125; 160

6

-

ТБ-2РС

радиальное (рис. 4)

80; 100; 125; 160

ТБ-2Сд

осевое (рис. 1)

80; 100; 125; 160; 200; 250; 315

10

М27×2

ТБ-3

осевое (рис. 1)

160

80; 100; 125; 160

6

М16×1,5
М18×1,5
М20×1,5

ТБ-3Р

радиальное (рис. 3)

80; 100; 125; 160; 200; 250; 315

10

ТБ-1

осевое (рис. 5)

от 0 до +200

1,5

60

500 / 110

7,8

-
