ТГП-100-М1, ТГП-100Эк-М1 термометр показывающий электроконтактный газовый
Термометры показывающие газовые ТГП-100-М1, ТГП-100Эк-М1 применяются для измерения температуры жидких и газообразных сред; термометры показывающие электроконтактные - для измерения температуры жидких и газообразных сред и коммутации внешних электрических цепей, в том числе в условиях АЭС.
Типы газовых термометров ТГП:
- ТГП-100-М1 - термометр показывающий газовый;
- ТГП-100Эк-М1 - термометр показывающий электроконтактный газовый.
Пример заказа ТГП-100-М1, ТГП-100Эк-М1
При заказе необходимо указать: тип термометра; пределы измерения; класс точности; длину соединительного капилляра; длину погружения термобаллона; наличие защитной гильзы; обозначение ТУ.
Пример заказа: термометр показывающий электроконтактный газовый, с пределами измерений от 0 до +300 °С, класса точности 1,5, с длиной соединительного капилляра 2,5 м и длиной погружения термобаллона 250 мм:
Термометр ТГП-100Эк-М1-(0…300)-1,5-2,5-250 ТУ 311-0225626.117-91.
Примечание: * - термометры газовые ТГП-100М1, ТГП-100Эк-М1 при длине капилляра L от 10 м и при температуре измерения +400 °С и более изготавливаются с длиной погружения не менее 315 мм.
Технические характеристики газового показывающего термометра ТГП-100-М1, ТГП-100Эк-М1
|
Характеристики |
Значения |
|
Пределы измерений, °С |
от -50 до +50 |
|
от -50 до +100 |
|
|
от -50 до +150 |
|
|
от 0 до +150 |
|
|
от 0 до +200 |
|
|
от 0 до +300 |
|
|
от +100 до +300 |
|
|
от 0 до +400 |
|
|
Длина соединительного капилляра L, м |
1,6; 2,5; 4; 6; 10; 16; 25 |
|
Длина погружения термобаллона L1, мм |
160; 200; 250; 315; 400; 500 |
|
Класс точности ТГП-100-М1, ТГП-100Эк-М1 |
1; 1,5 |
|
Климатические исполнения |
УХЛ4; Т3 |
|
Температура окружающего воздуха, °С: |
|
|
- для исполнения УХЛ4 |
от -10 до +60 |
|
- для исполнение Т3 |
от -10 до +55 |
|
Относительная влажность воздуха при температуре +35 °С, %: |
|
|
- для исполнения УХЛ4 |
80 |
|
- для исполнение Т3 |
100 |
|
Степень защиты ТГП-100-М1, ТГП-100Эк-М1 от воздействия пыли и воды |
JP40 или JP54 |
|
Виброустойчивость, группа |
L3 |
|
Напряжение внешних коммутируемых цепей: |
|
|
- переменный ток, В |
24; 40; 60; 110; 220; 240 |
|
- постоянный ток, В |
24; 60; 110; 220 |
|
Разрывная мощность контактов сигнализирующего устройства, В·А, не более |
30 |
|
Сигнализирующее устройство прямого действия исполнение |
V |
|
Давление измеряемой среды, кгс/см2 |
64 без защитной гильзы |
|
250 с защитной гильзой |
|
|
Присоединительная резьба, D, мм |
М33×2 |
|
Габаритные размеры, мм: |
|
|
- ТГП-100-М1 |
106×106×75 |
|
- ТГП-100Эк-М1 |
106×106×150 |
|
Масса термометра без термосистемы, кг, не более |
0,9 |
|
Изготавливаются по |
ТУ 311-0225626.117-91 |
|
Код ОКП |
42 1113 |
Пример заказа ТГП-100-М1, ТГП-100Эк-М1
При заказе необходимо указать: тип термометра; пределы измерения; класс точности; длину соединительного капилляра; длину погружения термобаллона; наличие защитной гильзы; обозначение ТУ.
Пример заказа: термометр показывающий электроконтактный газовый, с пределами измерений от 0 до +300 °С, класса точности 1,5, с длиной соединительного капилляра 2,5 м и длиной погружения термобаллона 250 мм:
Термометр ТГП-100Эк-М1-(0…300)-1,5-2,5-250 ТУ 311-0225626.117-91.
Примечание: * - термометры газовые ТГП-100М1, ТГП-100Эк-М1 при длине капилляра L от 10 м и при температуре измерения +400 °С и более изготавливаются с длиной погружения не менее 315 мм.

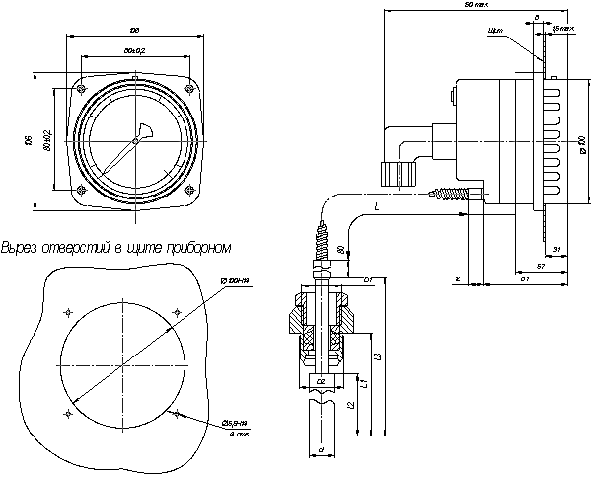

Габаритные размеры термометра газового ТГП-100-М1, ТГП-100Эк-М1
