ТКП-100Эк термометр манометрический конденсационный показывающий электроконтактный

Манометрический показывающий конденсационный электроконтактный термометр ТКП-100Эк используется для непрерывного измерения температуры масла, воды, других жидкостей и твёрдых тел, неагрессивных к материалу термобаллона (латунь либо нержавеющая сталь), а также управления внешними электрическими цепями от сигнализирующих устройств приборов.

Область применения ТКП-100Эк:

- различные отрасли промышленности, где используются установки, в которых электроконтактные термометры управляют внешними электрическими цепями нагревательных элементов.

Принцип работы ТКП-100Эк

Принцип действия данного термометра основан на строгой зависимости давления насыщенных паров заполнителя термосистемы от температуры измеряемой среды.

Изменение температуры контролируемой среды воспринимается заполнителем через термобаллон из латуни либо стали 12Х18Н10Т и преобразуется в изменение давления, которое в свою очередь по капилляру передается в манометрическую пружину.

Манометрическая пружина под действием давления разворачивается и через систему тяг поворачивает ось и сидящую на ней показывающую стрелку.

Электроконтактные термометры ТКП100Эк состоят из сигнализирующего и измерительного устройств.

Пределы температуры задаются двумя указателями.

Руководство по экусплуатации ТКП-100Эк



Технические характеристики электроконтактного конденсационный манометрического показывающего термометра ТКП-100Эк



Характеристики

Значения

Пределы измерений, °C

от -25 до +75; от 0 до +120; от +100 до +200; от +200 до +300

Классы точности термометров ТКП100Эк

2,5; 1,5

Длина соединительного капилляра электроконтактных термометров, м

0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0

Длина погружения термобаллона термометров ТКП-100Эк, мм

160; 200; 250; 315; 400

Диаметр термобаллона, мм

16 (стандартный)

12 (специальное исполнение)

Климатические исполнения

В4 по ГОСТ 15150

Температура окружающего воздуха, °C

от -50 до +60 при В4

Виброустойчивость, группа

L3 по ГОСТ 12997

Относительная влажность окружающего воздуха при температуре +35 °C, %, не более

98

Давление измеряемой среды, МПа, не более

1,6 (без защитной гильзы)

25 (с защитной гильзой)

Напряжение внешних коммутирующих цепей переменного тока, В

до 220 В частотой 50 Гц

Разрывная мощность контактов показывающего устройства, В·А

30

Присоединительная резьба, мм

М27×2-6g

Масса термометра ТКП-100Эк, кг

2,5

Средний срок службы, лет, не менее

10

Материал термобаллона

латунь ЛС 59-1

нержавеющая сталь 12Х18Н10Т

Заполнитель системы в зависимости от предела измерений, °C:



- хладон 22 по ГОСТ 8502-88

от -25 до +75

- метил хлористый технический по ГОСТ 12794-80

от 0 до +120

- ацетон по ГОСТ 2718-84

от 100 до +200

- толуол по ГОСТ 5789-78

от +200 до +300

Вид защитной оболочки капилляра для электроконтактных термометров:



- медная

А (по спецзаказу)

- полиэтиленовая

Б (стандартная)

Изготавливаются по техническим условиям

СНИЦ 405.153.005 ТУ (Термометры манометрические показывающие электроконтактные ТКП-100Эк)

Исходя из таблицы технических характеристик термометра ТКП-100Эк можно сделать следующие выводы:


1) термометр ТКП-100Эк может изготавливаться как по умолчанию с диаметром термобаллона 16 мм и материалом термобаллона ЛС59-1 (латунь ЛС59-1), так и с диаметром 12 мм и материалом термобаллона 12Х18Н10Т (нержавеющая сталь);
2) термометры показывающие электроконтактные ТКП100Эк не предназначены для эксплуатаций во взрывопожароопасных помещениях;
3) тип термометров показывающих манометрических электроконтактных ТКП-100Эк соответствует всем техническим и метрологическим характеристикам, приведенных в таблице, что подтверждется сертификатом об утверждении типа средств измерения, сертификатом соответствия ГОСТ-Р.

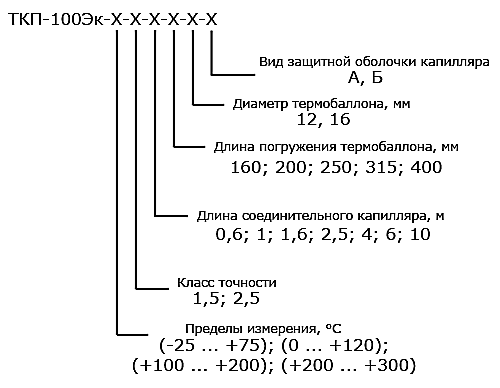

Форма и пример заказа термометра ТКП-100Эк

Что необходимо указать

Обозначение с примером заказа

1. Тип термометра

Термометр манометрический показывающий электроконтактный ТКП-100Эк, с пределом измерения от 0 до +120 °С, классом точности 2,5, с длиной капилляра 1,6 метра, длиной погружения термобаллона 160 мм, диаметром 16 мм и с полиэтиленовой оболочкой капилляра:
Термометр ТКП-100Эк-(0...+120)-2,5-1,6-160-16-Б

2. Пределы измерения, гр.С

3. Класс точности

4. Длину соединительного капилляра, м

5. Длину погружения термобаллона, мм

6. Диаметр термобаллона, мм

7. Вид защитной оболочки капилляра
