Термопары ТПП и ТПР преобразователи термоэлектрические:

 Описание

Преобразователи термоэлектрические ТПП-0192, ТПР-0192, ТПР-0292, ТПП-0392 и ТПР-0392 предназначены для измерения температуры окисилительных и нейтральных газовых сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры.

Отдельные исполнения термопар ТПП-0192 и ТПР-0192 также предназначены для измерения температуры в печах с продуктами горения твердого и газообразного топлива и температуры расплавов, не разрушающих материал защитной арматуры.
Платино-родиевые термопары ТПР-0792 предназначены для измерения температуры водорода, окиси углерода, паров воды и других химически агрессивных и высокотемпературых сред, не разрушающих материал защитной арматуры.
Термопары ТПР-0492 предназначены для измерения температуры горячего дутья доменных печей.
Климатическое исполнение у плаино-родиевых термопар ТПП и ТПР бывает следующих видов:
1. Обыкновенное исполнение:
-В4 по ГОСТ 12997-84, верхнее значение температуры окружающий среды до 85⁰C;
-В4 по ГОСТ 12977-84 для ТПП-0392, ТПР-0392;
-Д3 по ГОСТ 12977-84, верхнее значение температуры окружающий среды до 85⁰C для ТПР-0492;
2. Тропическое исполнение Т3 по ГОСТ 15150-69, но для работы:
- при температуре окружающиего воздуха до 85 ⁰C и верхнем значении относительной влажности воздуха 98% при 35⁰C.
- при температуре окружающиего воздуха от 5 до 50 ⁰C и верхнем значении относительной влажности воздуха 98% при 35⁰C для ТПП-0392, ТПР-0392.
Устойчивость к механическим воздействиям:
- у платино-родиевых термопар исполнение N2 по ГОСТ 12997.
Принцип действия термопар ТПП и ТПР основан на явлении термо ЭДС (электродвижущей силы) - при разности температур между рабочим и свободными концами преобразователя в его цепи возникает электродвижущая сила и, при известном законе зависимости величины этой термо ЭДС от разности температур, можно измерить саму разность температур.
Принципиальное устройство термопар ТПП и ТПР - термопреобразователь состоит из чувствительного элемента (термопары, армированной электроизоляционной огнеупорной керамикой), заключеннного в высокотемпературную арматуру, защищающую чувствительный элемент термопары от механических повреждений и вредного воздействия измеряемой среды. В конструкции платинородиевого термопреобразователя предусмотрена специальная головка для подсоединения к вторичному измерительному прибору.
Термопреобразователи ТПП-0392, ТПР-0392 - безкорпусные, представляют собой термопару из платино-родиевых сплавов, армированную двухканальной трубкой из высокоогнеупорного и электроизоляционнного материала. Практически данный вид средств измерения является сменным чувствительным элементом датчиков, устанавливаемых на объектах со встроенной защитной арматурой.
Термопреобразователи ТПР выполняются в пяти модификациях: ТПР-0292, ТПР-0792, ТПР-0192, ТПР-0492, ТПР-0392.
Термопреобразователи ТПП выполняются в двух модификациях: ТПП-0192 и ТПП-0392.
В зависимости от материала и диаметра защитной арматуры термопары, особенностей конструкции (элементы крепления, конструкция корпуса головки, количество рабочих спаев) и степени герметичности термопреобразователи ТПП-0192 и ТПР-0192, ТПР-0292 имеют различные исполнения .
Термопреобразователи ТПР-0292, ТПР-0792, ТПП-0192-02, ТПР-0192-02, ТПП-0192-04, ТПР-0192-04, ТПП-0192-06, ТПР-0192-06, ТПП-0192-09...-12, ТПР-0192-09...-12, ТПР-0192-14, ТПР-0192-15; ТПР-0492 - герметичные, остальные исполнения ТПП-0192 и ТПР-0192 - негерметичные по отношению к измеряемой среде.
В термопарах ТПР-0792 предусмотрен газовый наддув азотом для исключение проникновения вредных веществ внутрь защитной арматуры.
Термопреобразователи ТПП-0392 и ТПР-0392 имеют исполнения в зависимости от диаметра термоэлектродов и в зависимости от длины монтажной части, к измеряемой среде негерметичны.

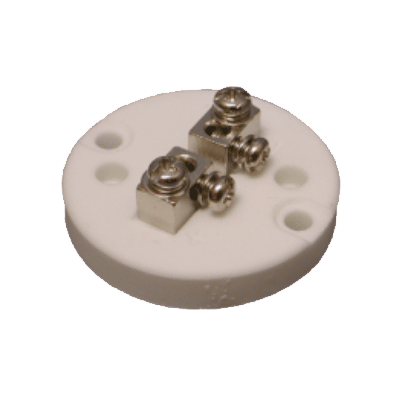

Клеммная колодка для термопар ТХА

Термопреобразователи ТПП и ТПР выпускаются в следующих модификациях:

Термопары ТПП и ТПР преобразователи термоэлектрические: технические характеристики

Термопары ТПП/ТПР-0192, -0192-13, ТПР-0292;
Характеристики ТПП/ТПР-0192, -0192-13, ТПР-0292 Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы, невзаимодействующие с материалом термо-электродов и неразрушающие материал защитной арматуры.

Диапазоны измерения

• для ТПП 0...+1300⁰С (t ном.= +1000⁰С),
• для ТПР +600... + 1600⁰С (t ном.= +1300⁰С).

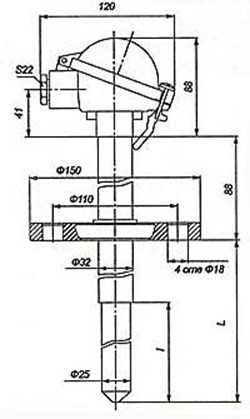

Габаритные размеры, чертёж

Материал и диаметр термоэлектродов:

 Для ТПП(R)- ПР13 Ø0,5(+) -ПлТ Ø0,5(-)

- ПР13 Ø0,4(+) -ПлТ Ø0,5(-)

Номинальные статические характеристики

• для ТПП-S,
• для ТПР - В (по ГОСТ Р 8.585).

Класс допуска

• Чувствительного элемента - 2 (по ГОСТ 6616).

Основная погрешность измерения

• для 1 кл. допуска:
• для S, R ± 1,3⁰С от 0 до плюс 1100 ⁰С; ± 1,3(1+0,003(t-1100)) свыше плюс 1100 ⁰С
• для 2 кл. допуска:
• для S, R ± 2,4⁰С от 0 до плюс 600 ⁰С; ± 0,004t от 600 до 1300 ⁰С.
• t(*) - значение измеряемой температуры.

Устойчивость к внешним вздействиям

По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ Р 52931-2008.

По устойчивости к температуре и относительной влажности окружающего воздуха:

• В4 по ГОСТ Р 52931-2008 (для обыкновенного и экспортного исполнения),
• ТЗ по ГОСТ 15150 (для тропического исполнения).

Термопары ТПП/ТПР-0192-01, -02, -03, -04;
Характеристики ТПП/ТПР-0192-01, -02, -03, -04

Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы, невзаимодействующие с материалом термоэлектро-дов и неразрушающие материал защитной арматуры.

Диапазоны измерения
для ТПП 0... + 1300⁰С (t ном.= +1000⁰С),
для ТПР +600...+1600⁰С (t ном.= +1300⁰С).

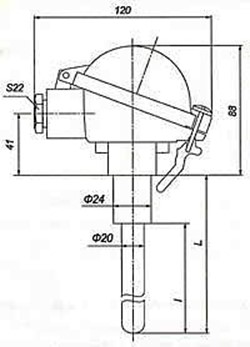

Габаритные размеры, чертёж

Материал и диаметр термоэлектродов:

 Для ТПП(R)- ПР13 Ø0,5(+) -ПлТ Ø0,5(-)

- ПР13 Ø0,4(+) -ПлТ Ø0,5(-)

Номинальные статические характеристики

• для ТПП-S,
• для ТПР - В (по ГОСТ Р 8.585).

Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).

Основная погрешность измерения

для 1 кл. допуска:

для S, R ± 1,3⁰С от 0 до плюс 1100 ⁰С; ± 1,3(1+0,003(t-1100)) свыше плюс 1100 ⁰С

для 2 кл. допуска:

для S, R ± 2,4⁰С от 0 до плюс 600 ⁰С; ± 0,004t от 600 до 1300 ⁰С.

Устойчивость к внешним воздействиям

По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ Р 52931-2008.

По устойчивости к температуре и относительной влажности окружающего воздуха:

• В4 по ГОСТ Р 52931-2008 (для обыкновенного и экспортного исполнения),
• ТЗ по ГОСТ 15150 (для тропического исполнения).

Ресурс. Средний срок службы при номинальной температуре применения - 2 года.

Термопары ТПП/ТПР-0192-05, -05М, -06, -06М, ТПП-0192-05-3А, -05-3Б;

Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы, не взаимодействующие с материалом термоэлектродов и неразрушающие материал защитной арматуры, печи с продуктами горения твердого и газообразного топлива, расплавы не разрушающие материал защитной арматуры. Для ТПП/ТПР-0192-05М, -06М: расплавы меди в спокойном состоянии.

Диапазон измерения

• для ТПП0...+1300⁰C(t ном.=  +1000⁰C),
• для ТПР +600...+1350⁰C(t ном.= +1000^оС),
• для ТПП-0192-05М,-06М 0... +1150⁰С(t ном.= +1000⁰С),
• для ТПР-0192-05М,-06М +600... + 1150⁰C(t ном.= +1000⁰C).

Материал и диаметр термоэлектродов:

 Для ТПП(R)- ПР13 Ø0,5(+) -ПлТ Ø0,5(-)

- ПР13 Ø0,4(+) -ПлТ Ø0,5(-)

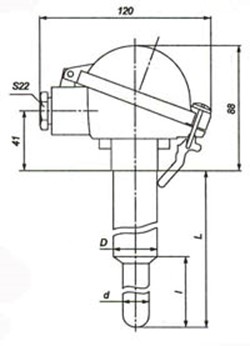

Габаритные размеры, чертёж

Номинальные статические характеристики
для ТПП - S, для ТПР - В (по ГОСТ Р 8.585).

Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).

Основная погрешность измерения

для 1 кл. допуска:

для S, R ± 1,3⁰С от 0 до плюс 1100 ± 1,3(1+0,003(t-1100)) свыше плюс 1100⁰С;

для 2 кл. допуска:

для S, R ± 2,4⁰С от 0 до плюс 600⁰С; ±0,004t от 600 до 1300⁰С;

t (*) - значение измеряемой температуры.

Устойчивость к внешним воздействиям

По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ Р 52931-2008.

По устойчивости к температуре и относительной влажности окружающего воздуха:

• В4 по ГОСТ Р 52931-2008 (для обыкновенного и экспортного исполнения),
• ТЗ по ГОСТ 15150 (для тропического исполнения).

Ресурс. Средний срок службы при номинальной температуре применения - 2 года

Термопары ТПП/ТПР-0192-05А, -05Б, -06А, -06Б;

Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы, невзаимодействующие с материалом термоэлектродов и неразрушающие материал защитной арматуры, печи с продуктами горения твердого и газообразного топлива, расплавы не разрушающие материал защитной арматуры.

Диапазоны измерения
для ТПП 0... +1300⁰C (t ном.= +1000⁰C),
для ТПР +600...+1350⁰C (t ном.= +1000⁰C).

Материал и диаметр термоэлектродов:

Ввести: Для ТПП(R)- ПР13Ø0,5(+) -ПлТØ0,5(-)

- ПР13Ø0,4(+) -ПлТØ0,5(-)

Габаритные размеры, чертёж

Номинальные статические характеристики

• для ТПП-S,
• для ТПР - В (по ГОСТ Р 8.585).

Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).

Основная погрешность измерения

для 1 кл. допуска:

для S, R ± 1,3⁰С от 0 до плюс 1100 ± 1,3(1+0,003(t-1100)) свыше плюс 1100⁰С;

для 2 кл. допуска:

для S, R ± 2,4⁰С от 0 до плюс 600⁰С; ±0,004t от 600 до 1300⁰С;

t (*) - значение измеряемой температуры.

Устойчивость к внешним воздействиям

По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ 52931-2008.

По устойчивости к температуре и относительной влажности окружающего воздуха:

• В4 по ГОСТ Р 52931-2008 (для обыкновенного и экспортного исполнения),
• ТЗ по ГОСТ 15150 (для тропического исполнения).

Ресурс. Средний срок службы при номинальной температуре применения - 2 года.

Термопары ТПР-0192-07С;

Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы, невзаимодействующие с материалом термо-электродов и неразрушающие материал защитной арматуры, печи с продуктами горения твердого и газообразного топлива, расплавы не разрушающие материал защиты арматуры.

Диапазон измерения

• для ТПП 0... +1300^оС (t ном.= +1000^оС),
• для ТПР +600... +1350⁰C (t ном.= +1000⁰C).

Ресурс.  Средний срок службы при номинальной температуре применения - 2 года.

Материал и диаметр термоэлектродов:

Ввести: Для ТПП(R)- ПР13Ø0,5(+) -ПлТØ0,5(-)

- ПР13Ø0,4(+) -ПлТØ0,5(-)

Номинальные статические характеристики

• для ТПП-S,
• для ТПР - В (по ГОСТ Р 8.585).

Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).

Основная погрешность измерения

для 1 кл. допуска:

для S, R ± 1,3⁰С от 0 до плюс 1100 ± 1,3(1+0,003(t-1100)) свыше плюс 1100⁰С;

для 2 кл. допуска:

для S, R ± 2,4⁰С от 0 до плюс 600⁰С; ±0,004t от 600 до 1300⁰С;

t (*) - значение измеряемой температуры.

Устойчивость к внешним воздействиям

По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ Р 52931-2008.

По устойчивости к температуре и относительной влажности окружающего воздуха:

• В4 по ГОСТ 12997 (для обыкновенного и экспортного исполнения),
• ТЗ по ГОСТ 15150 (для тропического исполнения).

Термопары ТПП-0192-08;

Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы, не взаимодействующие с материалом термоэлектродов и не-разрушающие материал защитной арматуры.

Диапазон измерения
0... + 1300⁰C (t ном. = +1000⁰C).

Материал и диаметр термоэлектродов:

 Для ТПП(R)- ПР13Ø0,5(+) -ПлТØ0,5(-)

- ПР13Ø0,4(+) -ПлТØ0,5(-)

Габаритные размеры, чертеж

Номинальные статические характеристики
S (по ГОСТ Р 8.585).

Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).

Основная погрешность измерения

для 1 кл. допуска:

для S, R ± 1,3⁰C от 0 до плюс 1100 ⁰C; ± 1,3(1+0,003(t-1100)) свыше плюс 1100 ⁰C

для 2 кл. допуска:

для S, R ± 2,4⁰C от 0 до плюс 600 ⁰C; ± 0,004t от 600 до 1300 ⁰C..

Устойчивость к внешним воздействиям

По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ Р 52931-2008.

По устойчивости к температуре и относительной влажности окружающего воздуха:
В4 по ГОСТ 52931-2008 (для обыкновенного и экспортного исполнения),
ТЗ по ГОСТ 15150 (для тропического исполнения).

Ресурс. Средний срок службы при номинальной температуре применения - 2 года.

Термопары ТПП/ТПР-0192-09...-12, -14, -15;

Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы, не взаимодействующие с материалом термоэлектродов и не разрушающие материал защитной арматуры.

Диапазон измерения

• для ТПП 0...+1200⁰C (t ном.= +1000⁰C),
•  для ТПР +600...+1200⁰C (t ном.= +1000⁰C)

Ресурс. Средний срок службы при номинальной температуре применения - 2 года.

Материал и диаметр термоэлектродов:

 Для ТПП(R)- ПР13Ø0,5(+) -ПлТØ0,5(-)

- ПР13Ø0,4(+) -ПлТØ0,5(-)

Габаритные размеры, чертеж

Номинальные статические характеристики

• дляТПП-S,
• для ТПР - В (по ГОСТ Р 8.585).

Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).

Основная погрешность измерения

для 1 кл. допуска:

для S, R ± 1,3⁰C от 0 до плюс 1100 ⁰C; ± 1,3(1+0,003(t-1100)) свыше плюс 1100 ⁰C

для 2 кл. допуска:

для S, R ± 2,4⁰C от 0 до плюс 600 ⁰C; ± 0,004t от 600 до 1300 ⁰C..

Устойчивость к внешним воздействиям

По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ Р 52931-2008.

По устойчивости к температуре и относительной влажности окружающего воздуха:

• В4 по ГОСТ Р 52931-2008 (для обыкновенного и экспортного исполнения),
• ТЗ по ГОСТ 15150 (для тропического исполнения).

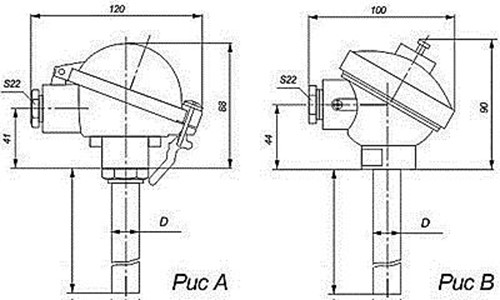

  	тип и исполнение датчиков	конструктивные особенности	показатель тепловой инерции, с, не более	длина монтажной части L (длина l), мм	масса, кг
  Рисунок В	ТПП/ТПР-0192-09	Защитная арматура - без штуцера, материал - сплав ХН45Ю (D), D=20 мм. Материал головки - алюминиевый сплав. Термоэлектроды Ø 0,5-0,5мм. Один чувствительный элемент. Усиленная защита термоэлектродов за счет внутреннего чехла из корундовой керамики . Рабочий спай изолирован. Негерметичны к измеряемой среде.	180	500  800 1000  1250 1600 2000	2,03 -7,15 2,08-7,26
  Рисунок В	ТПП/ТПР-0192-10	То же, что ТПП/ТПР-0192-09, но 2 чувствительных элемента
  Рисунок В	ТПП/ТПР-0192-11	То же, что ТПП/ТПР-0192-09 , но D=10 мм нет усиленной защиты термоэлектродов.	40	1000 1250  1600  2000	2,1-4,1 2,1-5,8 3,9-7,2
  Рисунок В	ТПП/ТПР-0192-12	То же, что ТПП/ТПР-0192-11, но 2 чувствительных элемента.
  Рисунок А	ТПП/ТПР-0192-14	То же, что ТПП/ТПР-0192-09, но герметичны к измеряемой среде (Ру=0,4 МПа).	180
  Рисунок А	ТПП/ТПР-0192-15	То же, что ТПП/ТПР-0192-10, но герметичны к измеряемой среде (Ру=0,4 МПа).

  Термопары ТПР-0392;

Измеряемые среды для термопары ТПР
Воздух, инертные газы, не содержащие примесей, разрушающих материал термоэлектродов.

Диапазон измерения

• для ТПП 0... +1300⁰С (t ном.= +1000⁰С),
• для ТПР +600... +1600⁰С (t ном.= +1300⁰С).

Материал и диаметр термоэлектродов:

Для ТПП(R)- ПР13Ø0,5(+) -ПлТØ0,5(-)

- ПР13Ø0,4(+) -ПлТØ0,5(-)

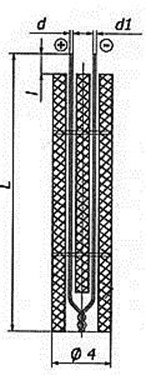

Габаритные размеры ТПР, чертеж

Номинальные статические характеристики

• дляТПП-S,
• для ТПР - В (по ГОСТ Р 8.585).

Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).

Основная погрешность измерения

для 1 кл. допуска:

для S, R ± 1,3⁰C от 0 до плюс 1100 ⁰C; ± 1,3(1+0,003(t-1100)) свыше плюс 1100 ⁰C

для 2 кл. допуска:

для S, R ± 2,4⁰C от 0 до плюс 600 ⁰C; ± 0,004t от 600 до 1300 ⁰C..

Устойчивость к внешним воздействиям

По устойчивости  к механическим воздействиям:
вибропрочное группа N2 по ГОСТ.

По устойчивости к температуре и относительной влажности окружающего воздуха:
В4 по ГОСТ Р 52931-2008 (для обыкновенного и экспортного исполнения),
ТЗ по ГОСТ 15150 (для тропического исполнения).

Ресурс. Средний срок службы при номинальной температуре применения - 2 года.

Термопары ТПР-0492;

Измеряемые среды
Горячее дутьё доменных печей, химически агрессивные и высокотемпературные среды.

Диапазон измерения
+600...+1380⁰C (t норм.=1300⁰C)

Габаритные размеры, чертёж

Материал и диаметр термоэлектродов:

 Для ТПП(R)- ПР13Ø0,5(+) -ПлТØ0,5(-)

- ПР13Ø0,4(+) -ПлТØ0,5(-)

Ресурс. Средний срок службы при номинальной температуре применения - 2 года.

Номинальные статические характеристики
В (по ГОСТ Р 8.585).

Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).

Основная погрешность измерения

для 1 кл. допуска:

для S, R ± 1,3⁰C от 0 до плюс 1100 ⁰C; ± 1,3(1+0,003(t-1100)) свыше плюс 1100 ⁰C

для 2 кл. допуска:

для S, R ± 2,4⁰C от 0 до плюс 600 ⁰C; ± 0,004t от 600 до 1300 ⁰C.

Устойчивость к внешним воздействиям

По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ Р 52931-2008.

По устойчивости к температуре и относительной влажности окружающего воздуха:
ДЗ по ГОСТ Р 52931-2008 (для обыкновенного и экспортного исполнения),
ТЗ по ГОСТ 15150 (для тропического исполнения).

Термопары ТПР-0792;

Измеряемые среды
Водород, окись углерода, пары воды и высших углеводородов, химически агрессивные и высокотемпературные среды.

Диапазон измерения
+600...+1600°C (t ном.= +1300°C).

Материал и диаметр термоэлектродов:

 Для ТПП(R)- ПР13Ø0,5(+) -ПлТØ0,5(-)

- ПР13Ø0,4(+) -ПлТØ0,5(-)

Габаритные размеры, чертёж

Ресурс. Средний срок службы при ноинальной температуре применения - 2 года.

Номинальные статические характеристики
В (по ГОСТ Р 8.585).

Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).

Основная погрешность измерения

для 1 кл. допуска:

для S, R ± 1,3⁰C от 0 до плюс 1100 ⁰C; ± 1,3(1+0,003(t-1100)) свыше плюс 1100 ⁰C

для 2 кл. допуска:

для S, R ± 2,4⁰C от 0 до плюс 600 ⁰C; ± 0,004t от 600 до 1300 ⁰C.

Устойчивость к внешним воздействиям

По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ Р 52931-2008.

По устойчивости к температуре и относительной влажности окружающего воздуха:
ДЗ по ГОСТ 12997 (для обыкновенного и экспортного исполнения),
ТЗ по ГОСТ 15150 (для тропического исполнения).

Термопары ТПП/ТПР-0192-16;

Измеряемые среды
Газообразные нейтральные и окислительные среды, воздух, инертные газы, невзаимодействующие с материалом термоэлектродов и не-разрушающие материал защитной арматуры; расплавы алюминия и другие расплавы, неразрушающие материал защитной арматуры, а также среды, содержащие оксиды цинка и других цветных металлов, а также продукты горения природного газа, (область применения -металлургия, химическая промышленность и другие отрасли, имеющие участки с вредными и загрязнёнными производствами).

Диапазон измерения

• для ТПП 0...+1300⁰C
• для ТПР +600...+1300⁰C (t ном.= +1000⁰C)

Материал и диаметр термоэлектродов:

 Для ТПП(R)- ПР13Ø0,5(+) -ПлТØ0,5(-)

- ПР13Ø0,4(+) -ПлТØ0,5(-)

Габаритные размеры, чертёж

Номинальные статические характеристики
В (по ГОСТ Р 8.585).

Класс допуска
Чувствительного элемента - 2 (по ГОСТ 6616).

Основная погрешность измерения

для S ± 2,4⁰C от 0 до плюс 600 ⁰C; ± 0,004t от 600 до 1300 ⁰C.

для B ± 0,005t(*).

Устойчивость к внешним воздействиям

По устойчивости к механическим воздействиям:
вибропрочное группа N2 по ГОСТ Р 52931-2008.

По устойчивости к температуре и относительной влажности окружающего воздуха:
В4 по ГОСТ Р 52931-2008 (для обыкновенного и экспортного исполнения),
ТЗ по ГОСТ 15150 (для тропического исполнения).

Ресурс. Средний срок службы при температуре применения - 2 года
