Датчик уровня ДУ-03 «Импульс» предназначен для измерения уровня жидкости с относительной диэлектрической проницаемостью от 1,8 до 3 в
емкостях, баках, резервуарах и выдачи сигнала частоты для отображения, передачи или регистрации во внешних устройствах.
Отличительными особенностями датчика ДУ-03 «Импульс» от других типов датчиков с частотным выходом (Стрела-Ч, DUT-Е-F и пр.) являются следующие:
- независимость диапазона изменения выходной частоты (от 500 до 1500 Гц) от длины обрезки;
- высокая точность измерения — не хуже + 0,25% в статическом режиме;
- высокая стабильность выходного сигнала датчика (частоты) при изменении температуры окружающей среды - не хуже + 0,015 %/1°С;
- низкое энергопотребление;
- простота калибровки и тарировки;
- отсутствие необходимости в ноутбуке или GPS-навигаторе при калибровке и тарировке бака. Для калибровки и тарировки достаточно коммуникатора, выпускаемого нашим предприятием;
- подробная техническая документация, позволяющая выполнять все работы по монтажу, калибровке и тарировке датчика без ошибок и недоразумений;
- все необходимые для монтажа детали (кабель, гофрошланг, метизы, пломба и пр.) входят в комплект поставки датчика;
- все 100% датчиков проходят электротренировку и приемо-сдаточные испытания перед отгрузкой заказчику.
Конструктивно датчик ДУ-03 «Импульс» полностью заменяем с датчиками Стрела-А, DUT-Е-F и другими датчиками с выходным сигналом частоты, но значительно превосходит их по точности измерения, температурной стабильности и надежности.
Результаты эксплуатации первой установочной партии датчиков полностью подтвердили отличные метрологические характеристики датчика и высокую стабильность показаний в условиях эксплуатации.
Назначение
Датчик уровня ДУ-03 «Импульс» предназначен для измерения уровня жидкости с относительной диэлектрической проницаемостью от 1,8 до 3 в емкостях, баках, резервуарах и выдачи сигнала частоты для отображения, передачи или регистрации во внешних устройствах.
Технические характеристики
|
Наименование параметра
|
Ед. изм.
|
Значение
|
Примечания
|
|
1 Длина рабочей части датчика (базовое исполнение)
|
мм
|
700 + 1
|
До 1800 мм *
|
|
2 Минимальная длина рабочей части датчика
|
мм
|
300
|
После обрезки
|
|
3 Диапазон выходного сигнала частоты, при изменении уровня жидкости от пустого до полного бака, ΔFout
|
Гц
|
от 500 до 1500
|
Не зависит от рабочей длины датчика.
|
|
4 Основная допустимая погрешность измерения в статическом режиме
|
%
|
+0,25
|
От ΔFout
|
|
5 Температурный дрейф выходной частоты на 1ºС
|
ppm
|
≤ +150
|
От ΔFout
|
|
6 Разрешающая способность по выходу частоты
|
%
|
0,1
|
≡1 Гц
|
|
7 Тип выхода частоты
|
Открытый сток
|
|
|
8 Сопротивление нагрузки выхода частоты
|
Ом
|
≥ 120
|
На цепь + питания
|
|
9 Максимально допустимое напряжение питания ключа выхода частоты
|
В
|
30
|
|
|
10 Напряжение первичного источника питания постоянного тока
|
В
|
от 9 до 30
|
|
|
11 Ток потребления от источника питания
|
мА
|
≤ 30
|
|
|
12 Время усреднения результатов измерений в динамическом режиме
|
сек
|
12
|
|
|
13 Диапазон рабочих температур
|
ОС
|
От минус 30 до +65
|
|
|
14 Степень защиты корпуса от пыли и влаги
|
|
IP66
|
|
|
15 Габаритные размеры датчика
|
мм
|
d72х751
|
См. рис.1
|
Комплект поставки
В состав комплекта поставки датчика входят:
|
Наименование
|
Кол-во
|
Примечания
|
|
1 Датчик уровня ДУ- 03 «Импульс»
|
1
|
|
|
2 Комплект монтажных деталей
|
1
|
Состав комплекта см. ниже
|
|
3 Руководство по эксплуатации
|
1
|
На CD диске
|
В состав комплекта монтажных деталей входят:
|
Наименование
|
Кол-во
|
Примечания
|
|
1 Герметизирующая прокладка
|
1 шт.
|
|
|
2 Изолирующий колпачек
|
1 шт.
|
|
|
3 Саморез Ø4,0 х 25 мм
|
5 шт.
|
|
|
4 Кабель соединительный с ответной частью разъема для подключения к датчику
|
8 м
|
|
|
5 Гофрошланг Ø 10 мм
|
8 м
|
Допускается Ø до 16 мм
|
|
6 Шаблон для сверловки отверстий
|
1 шт.
|
|
|
7 Пломба КЛИПСИЛ
|
1 шт.
|
|
|
8 Проволока пломбировочная
|
0,25 м
|
|
Коммуникатор КЭ для калибровки и тарировки датчика и приспособление для установки колпачка поставляются по отдельному заказу.
В штатном режиме датчик выдает сигнал частоты, пропорциональный уровню жидкости в баке. Для пересчета частоты в
литры в пользовательском ПО применяется таблица, полученная при тарировке бака.
Гарантии
Установленный гарантийный срок эксплуатации датчика ДУ-03 «Импульс» – 12 месяцев при соблюдении потребителем условий и правил эксплуатации.

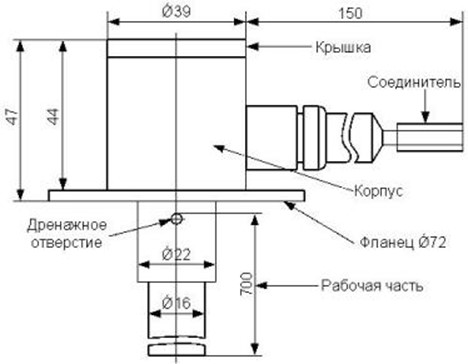

Рис.1 Габаритные размеры датчика ДУ-03 «Импульс»

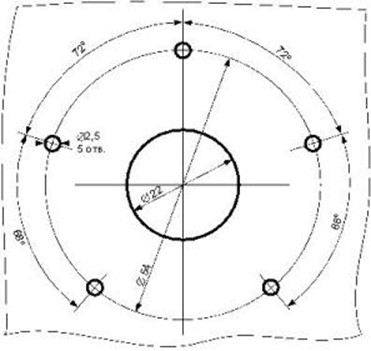

Рис.2 Разметка сверловки корпуса бака для установки датчика ДУ-03 «Импульс»
|
