СИГНАЛИЗАТОР УРОВНЯ ЖИДКОСТИ СУГ-М



СИГНАЛИЗАТОР УРОВНЯ ПОПЛАВКОВЫЙ МНОГОТОЧЕЧНЫЙ

ОБЩИЕ СВЕДЕНИЯ
Сигнализатор уровня жидкости СУГ-М предназначен для выдачи электрического дискретного сигнала о положении уровня жидкости или о положении уровня раздела двух несмешивающихся жидкостей в аппаратах и резервуарах технологических установок, в т. ч. объектах атомной энергетики (ОАЭ).
По устойчивости к механическим воздействиям сигнализатор соответствует группе N3 по ГОСТ Р52931.
По степени защиты от пыли и воды сигнализатор соответствует исполнению IP54 по ГОСТ 14254.
Сигнализатор уровня предназначен для установок вне взрывоопасных зон помещений.
Сигнализатор уровня, при работе в комплекте с блоком барьеров искрозащиты «Сигнал» ТУ 4372-01742334258-99 с уровнем взрывозащиты «ExibIICT6» или другим барьером взрывозащиты для контактных датчиков, может быть использован в технических аппаратах, где возможно образование взрывоопасных смесей.
Сигнализаторы исполнения для ОАЭ относятся к элементам нормальной эксплуатации (УСНЭ), классу безопасности 4Н по ПНАЭ г-01-011-97. Сигнализаторы исполнения для ОАЭ по сейсмостойкости относятся к категории IIб по НП-031-01.

ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Длина погружаемой части сигнализатора L, м
    - жесткая конструкция 0,1-3,0;
    - гибкая конструкция 3,0-10,0
  • Число точек контроля
    - от 1 до 5 (для СУГ-М1, СУГ-М2);
    - от 1 до 4 (для СУГ-М3);
    - 1 (для СУГ-М1-Г)
  • Расстояние между точками контроля:
    - минимальное - в пределах габаритных размеров поплавка;
    - максимальное - в пределах разности верхнего и нижнего измеряемых уровней.
  • Нагрузка на контакты выходного реле вторичного прибора (при мощности коммутации не более 10 ВА):
    - ток, А 10-6...0,5
    - напряжение, В:
    • на индуктивной нагрузке 5*10-2...36
    • на активной нагрузке до 100
  • Дифференциал срабатывания, мм, не более 10
  • Нестабильность срабатывания, мм ±5
  • Масса (в зависимости от исполнения), кг не более 5

Предельно допустимое рабочее избыточное давление, температура контролируемой среды и типы поплавков в зависимости от условий эксплуатации приведены в таблице 1.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Сигнализаторы состоят из корпуса, направляющей трубы с магнитоуправляемыми контактами (герконами), поплавков с магнитами и скоб.
Количество герконов определяется количеством дискретно контролируемых уровней (не более пяти).
Контролируемые уровни определяются местом установки герконов.
Диапазон контролируемого уровня ограничивается установкой скоб.
Сигнализаторы СУГ-М1 (рис. 3,4) с жёстким чувствительным элементом и СУГ-М3 (рис. 5) с гибким чувствительным элементом предназначены для контроля уровня жидких сред; СУГ-М2 (рис. 1,2) с жёстким чувствительным элементом - для контроля уровня жидкости или уровня раздела жидких сред; СУГ-М1-Г (рис. 4) с жестким чувствительным элементом предназначены для горизонтальной установки.
Работа сигнализатора происходит следующим образом. Поплавок при изменении положения уровня жидкости перемещается по направляющей трубе. При достижении поплавком контролируемого уровня, разомкнутый геркон, попадая в магнитное поле постоянного магнита поплавка, замыкается и выдает релейный сигнал на вторичный прибор.
Детали сигнализаторов, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или лучше стали 12Х18Н10Т.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

  • В комплект поставки входят:
  • сигнализатор уровня (модель по заказу) - 1 шт.;
  • руководство по эксплуатации - 1 экз. (допускается 1 экз. при поставке до 10 сигнализаторов в 1 адрес);
  • паспорт - 1 экз.;
  • система «Сигнал» (по заказу) - 1 шт.;
  • фланец монтажный (по заказу) - 1 шт.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

1.Тип сигнализатора;
2.Исполнение для ОАЭ.
3.Взрывозащищённое исполнение;
4.Количество точек контроля;
5.Длина погружной части, м;
6.Расстояние до точек контроля, м;
7.Наличие монтажного фланца;
8.Наличие системы «Сигнал».

Таблица 1

Условное обозначение сигнализатора

Тип поплавка

Предельно допустимое рабочее избыточное давление, МПа (кгс/см2)

Параметры контролируемой жидкости

Диаметр проходного
сечения монтажного фланца

Температура, °С

Плотность, г/см3

СУГ-М1

I

1,0(10)

От минус 60 до плюс 85,°С

0,85

Ду 40*

II

0,5

Ду 65

СУГ-М2

III

1,6(16)

От минус 60 до плюс 125,°С

0,5

Ду 150

IV

2,5(25)

0,6

Ду 100

СУГ-М3

II

1,0(10)

От минус 60 до плюс 85,°С

0,5

Ду 65

СУГ-М1-Г

I

2,5(25)

От минус 60 до плюс 85,°С

0,85

Ду 40* (штуцер М36х1,5)

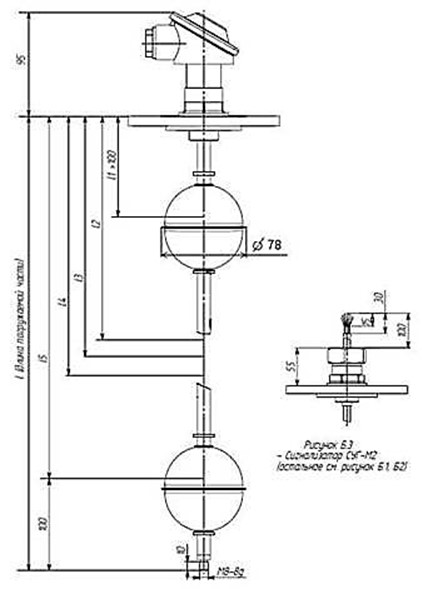

Рис. 1. Сигнализатор СУГ-М2 с поплавком тип III, крепление на емкости посредством фланца

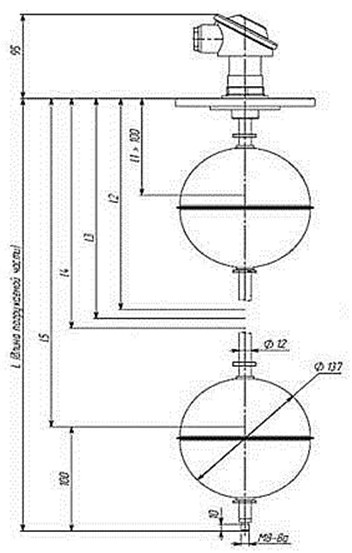

Рис. 2. Сигнализатор СУГ-М2 с поплавком тип IV, крепление на емкости посредством фланца

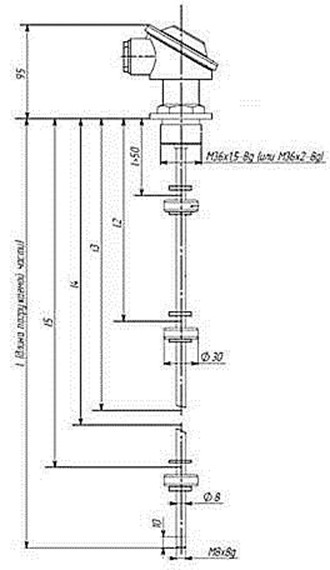

Рис. 3. Сигнализатор СУГ-М1 с поплавком тип I, крепление на емкости посредством штуцера

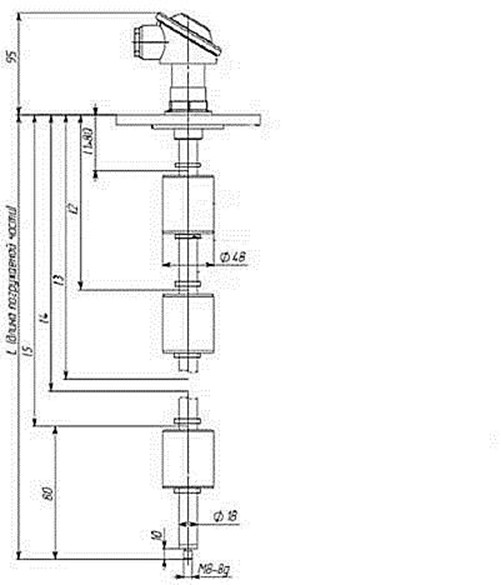

Рис. 4. Сигнализатор СУГ-М1 с поплавком тип II, крепление на емкости посредством фланца

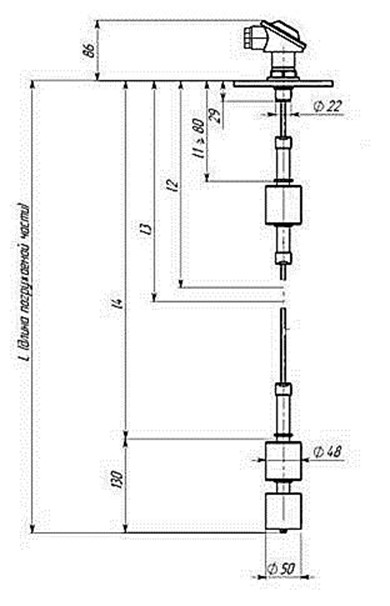

Рис. 5. Габаритные и присоединительные размеры сигнализатора уровня жидкости СУГ-М3 для среды с плотностью более 0,5 г/см3; поплавок тип II

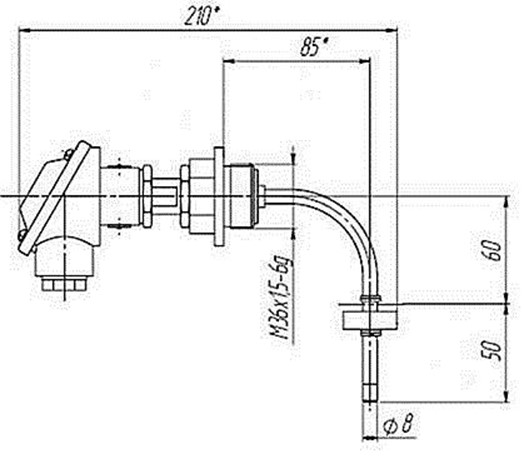

Рис. 6. Габаритные и присоединительные размеры сигнализатора уровня жидкости СУГ-М1-Г (горизонтальная установка) для среды с плотностью более 0,75 г/см3; поплавок тип I

Рис. 7. Схема электрическая подключения сигнализатора к системе «Сигнал»
