Регистратор видеографический для измерения, регулирования и регистрации температуры и других неэлектрических величин, преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току

• Внутренняя память объемом 1 ГБ
• Перенос данных на ПК с помощью USB-Flash-карты памяти или через СОМ-порт
• Гибкая модульная структура – 7 слотов для установки модулей
• От 0 до 10 программируемых уставок на каждый канал
• Встроенный источник питания 24(36) В, 22 мА в каждом измерительном канале
•  ПОДРОБНОЕ ОПИСАНИЕ

  Регистраторы видеографические предназначены для измерения, регулирования и регистрации температуры и других неэлектрических величин (частоты, давления, расхода, уровня и др.), преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току

  ВАРИАНТЫ ИСПОЛНЕНИЯ:



  Варианты исполнения	Маркировка	Код при заказе
  Общепромышленное	–	–
  Взрывозащищенное «искробезопасная электрическая цепь»	[Exia]||C	Ex
  Атомное (повышенной надежности)	A	A



  КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:



  Вид	Группа	ГОСТ	Диапазон	Код
  –	3	ГОСТ 22261-94	0…40°С	t0040
  –	4		−10…50°С	t1050
  Т3	–	ГОСТ 15150-69	0…50°С	t0050
  УХЛ 3.1	–		−10…50°С	УХЛ 3.1 (−10…50°C)



  МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



  Тип первичного преобразователя	Диапазон измерений, °С	Пределы допускаемой основной приведенной погрешности относительно  НСХ, %, для класса точности
  		A	B
  50М, 50П, 53М (Гр.23), 46П (Гр.21)	−50...+200	±(0,15 + *)	±(0,25 + *)
  100М, 100П, Pt100	−50...+200	±(0,1 + *)	±(0,2 + *)
  50П, 100П, Pt100	−100...+600  −200...+600***	±(0,1 + *)**	±(0,2 + *)**
  ЖК (J)	−50...+1100	±(0,15 + *)	±(0,25 + *)
  ХК (L)	−50...+600
  ХА (K)	−50...+1300
  ПП (R)	0...+1700
  ПП (S)	0...+1700
  ПР (B)	+300...+1800	±(0,15 + *)	±(0,25 + *)
  ВР (A-1)	0...+2500
  МКн (T)	−50...+400
  НН (N)	−40...+1300

  * – одна единица младшего разряда, выраженная в процентах от диапазона измерений
  ** – за исключением поддиапазона (−50…+200)°С
  *** – по отдельному заказу

  Входной сигнал	Диапазон преобразования	Диапазон измерений для зависимости измеряемой величины от входного сигнала		Пределы допускаемой основной приведенной погрешности по измеряемой величине, %, для класса точности
  		Линейная	Корнеизвлекающая	A	B
  Ток	0...5 мА	0...5 мА	0,1...5 мА	±(0,1 + *)	±(0,2 + *)
  	4...20 мА	4...20 мА	4,32...20 мА	±(0,075 + *)	±(0,15 + *)
  	0...20 мА	0...20 мА	0,4...20 мА
  Напряжение	0...75 мВ	0...75 мВ	1,5...75 мВ	±(0,1 + *)	±(0,2 + *)
  	0...100 мВ	0...100 мВ	2...100 мВ
  	0...10 В**	0...10 В	0,2...10 В
  Сопротивление	0...320 Ом	0...320 Ом	-

  * – одна единица младшего разряда, выраженная в процентах от диапазона измерений
  ** – при наличии внешних делителей ВД010

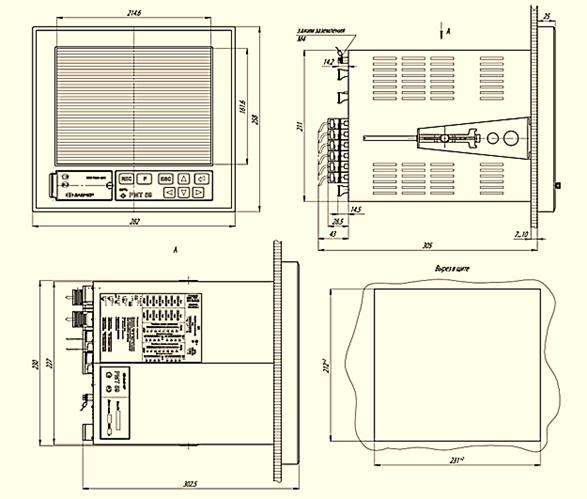

  Габаритные размеры:
