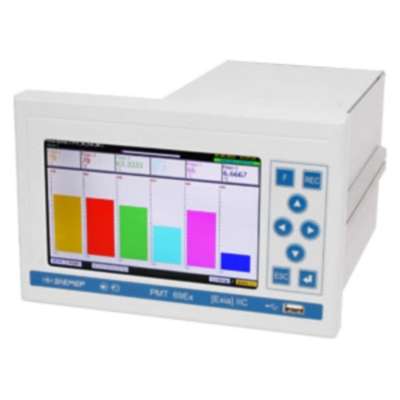

Видеографический регистратор предназначен для измерения, регулирования и регистрации значений температуры и других неэлектрических величин

• 6 аналоговых и 8 дискретных гальванически развязанных входов
• 2 уставки на каждый канал
• Внутренняя память 2 ГБ
• Интерфейсы: Ethernet (Modbus TCP), RS-485 (Modbus RTU)
• Варианты исполнения: общепромышленное, Ex ([Exia]IIC), атомное (повышенной надежности)

  ПОДРОБНОЕ ОПИСАНИЕ

  ОСОБЕННОСТИ:

• Сохранение параметров конфигурации при отключении РМТ 69 от сети питания
• Встроенные часы реального времени
• Зависимость измеряемой величины от входного сигнала РМТ 69 может быть линейной, с функцией усреднения (демпфирования), с функцией вычисления разности двух сигналов, а для входного унифицированного сигнала также и с функцией извлечения квадратного корня
• Цветной монитор, отображение результатов измерений в виде чисел, таблиц, графиков, гистограмм
• Данные измерений, состояние реле, состояние дискретных входов, текущее время сохраняются в энергонезависимой памяти экографа РТМ 69
• Две разные области памяти для записи данных – стандартная и быстрая. В стандартную память (около 60 МБ) данные записываются со скоростями, определяемыми пользователем в меню установок РМТ 69. В быструю память (около 4 МБ) измеренные данные записываются с максимальной скоростью опроса аналого-цифрового преобразователя (АЦП) (1 Гц)
• Просмотр накопленных в РМТ 69 данных осуществляется с его лицевой панели, а также с персонального компьютера через ММС-карту или через последовательный интерфейс
• Сигнализация и автоматического регулирования контролируемых параметров
• Процедура изменения уставок защищена от несанкционированного доступа паролем


  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  Параметр	Значение
  Напряжение питания; потребляемая мощность	~130…264 В; не более 30 Вт
  Количество каналов измерения	6
  Количество уставок в каждом канале	2
  Встроенный источник питания на каждый канал	24 В  22 мА
  Время установления рабочего режима	Не более 30 минут
  Скорость графопостроения текущих результатов измерения	10; 20; 60; 120 ; 240мм/ч или 10; 20; 60; 120 ; 240 мм/мин
  Цикл опроса по всем каналам	1 с
  Внутренняя память	2 ГБ
  Входы	6 аналоговых (0...5; 4...20; 0...20) мА, (0...75; 0...100) В, (0...320) Ом  8 цифровых  Термопары ЖК(J); ХК(L); ХА(К); ПП(R); ПП(S); ПР(В); ВР(A-1); МКн(Т); НН(N)  Термопреобразователи сопротивления 50П, 100П, Pt100
  Выходы	16 релейных выходов со свободной логикой программирования  Обмен данными с ЭВМ по последовательному интерфейсу RS-232/RS-485 и интерфейсу Ethernet и по протоколу Modbus TCP
  Предел основной приведенной погрешности измерения температуры датчиком ТС	±0,25%  ±0,20%
  Предел основной приведенной погрешности измерения температуры датчиком ТП	±0,15%  ±0,25%
  Предел основной приведенной погрешности измерения тока и напряжения	±0,075%  ±0,1%  ±0,2%

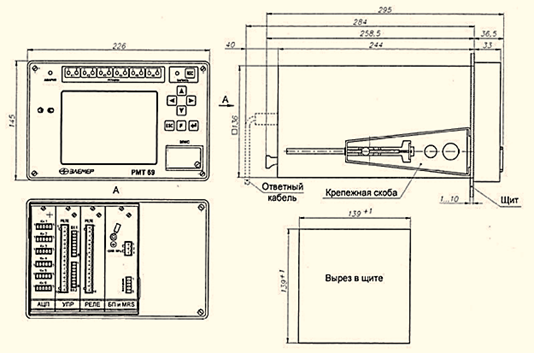

  Монтаж	Щитовой (вырез в щите 138×138 мм)
  Дисплей	Цветной ЖК с диагональю 5,7 дюйма (320×240 точек)
  Размеры	226×145×284 мм
  Вес	Не более 4 кг
  Варианты исполнения	Общепромышленное  Взрывозащищенное  Атомное (повышенной надежности)  Атомное (с приемкой «Ростехнадзора», ВПО «Зарубежатомэнергострой», ВО «Безопасность»)
  Климатические исполнения	T 0040 (0…40°C)  T 1050 (−10...50°C)  T 2550 (−25...50°C)  T 0050 (0…50°C)
  Устойчивость к электромагнитным помехам	Группа исполнения III, критерий качества функционирования А
  Степень защиты от пыли и влаги	Лицевая панель – IP54  Корпус – IP20
  Межповерочный интервал	2 года
  Гарантийный срок эксплуатации	2 года  5 лет для приборов в атомном исполнении за исключением элементов питания часов реального времени
