Гильза защитная

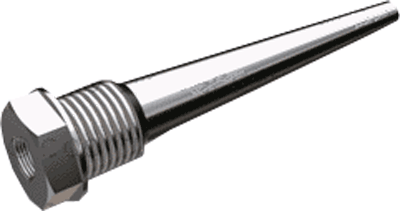

Гильза защитная ГЗ-6,3-8, ГЗ-6,3-10

Для защиты термопреобразователей температуры от внешних давлений (Ру) до 6,3 МПа

ПОДРОБНОЕ ОПИСАНИЕ

Гильза защитная ГЗ-6,3-8, ГЗ-6,3-10 предназначена для защиты термопреобразователей температуры от внешних давлений (Ру) до 6,3 МПа.
Опытные образцы были испытаны внутренним гидростатическим давлением Р пробн  = 10 МПа в течение 2 минут

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметры

Значение

Материал гильзы

Сталь 12Х18Н10Т

Материал прокладки

Медь М1

L

80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000 мм

Вес:
- 80; 100
- 120
- 160
- 200
- 250
- 320
- 400
- 500
- 630
- 800
- 1000



≤ 120 г
≤ 125 г
≤ 150 г
≤ 0,17 г
≤ 210 г
≤ 235 г
≤ 295 г
≤ 350 г
≤ 425 г
≤ 525 г
≤ 650 г

Предельная скорость потока пара:
- 80; 100; 120; 160
- 200; 250; 320
- 400; 500; 630; 800; 1000



40 м / с
25 м / с
5 м / с

Предельная скорость потока пара:
- 80; 100; 120; 160
- 200; 250; 320
- 400; 500; 630; 800; 1000



0,4 м / с

2,5 м / с

0,5 м / с

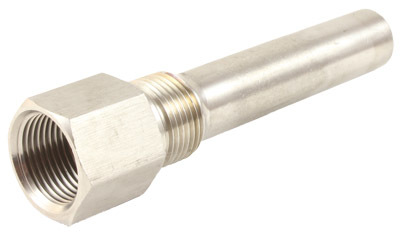

Гильза защитная ГЗ-А.25

Гильза защитная для установки термопреобразователей на объектах и ​​защиты их от воздействия давления рабочей среды

  • Давление: 25 МПа
  • Длина погружной части: 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм
  • Внутренний диаметр: 11,6 мм

    Наружный диаметр: 16 мм

  • Материал: нержавеющая сталь

    Присоединение: М20 × 1,5



    Гильза защитная ГЗ-50-8, ГЗ-50-10

    Для защиты термопреобразователей температуры от внешних давлений (Р у ) до 50 МПа.
