Краны трехходовые
Обозначение "11б27п11" означает латунный кран для воды, пара и других жидкостей, а 11б27п10 указывает на такой же кран, но с дополнительной маркировкой для работы с природным газом под давлением 1,6 МПа, где "11" – тип крана, "б" – латунный корпус, "27" – номер модели, "п" – пластмассовое уплотнение, "1" или "10" – обозначение рабочей среды/параметров, а "1,6мпа" – максимальное давление.
Расшифровка обозначений:
- 11: – тип арматуры (кран для трубопровода).
- б: – материал корпуса крана (латунь или бронза).
- 27: – номер модели крана.
- п: – тип уплотнения (пластмасса/пластик).
- 1: (для 11б27п11) – рабочая среда, в данном случае вода, пар и другие жидкости.
- 10: (для 11б27п10) – обозначение рабочей среды, а также возможно, указание на параметры применения.
- 1,6мпа: (для 11б27п10) – указывает на максимальное рабочее давление 1,6 МПа (мегапаскаля), что означает, что кран предназначен для работы с природным газом под этим давлением.
Таким образом, кран 11б27п11 используется в системах, где присутствуют вода, пар и другие жидкости, а 1,6мпа11б27п10 – это тот же кран, но адаптированный и предназначенный для использования в системах подачи природного газа под давлением до 1,6 МПа.
|
|
|
Максимальный вес: 0,15 кг
11Б18бк (14Кран 11Б38бк, 11Б18бк для манометра М11); (аналог 11Б38бк)
|
|
Установочное положение крана – любое.
Направление подачи среды – любое.
Использование кранов в качестве регулирующих не допускается.
Материал корпуса: Латунь ЛЦ40С
- Материал уплотнения затвора: латунь
- Среда : вода, пар, нефтепродукты
- Тип присоединения: муфтовый
- Способ управления: ручной
- Конструкционные особенности: трёхходовой, с фланцем для контрольного манометра
- Ру, кгс/кв.см: 16
- t мах, °С: 100 (вода), 225 (пар)
- Тип рукоятки: под ключ
- Тип резьбы: G 1/2" и М20

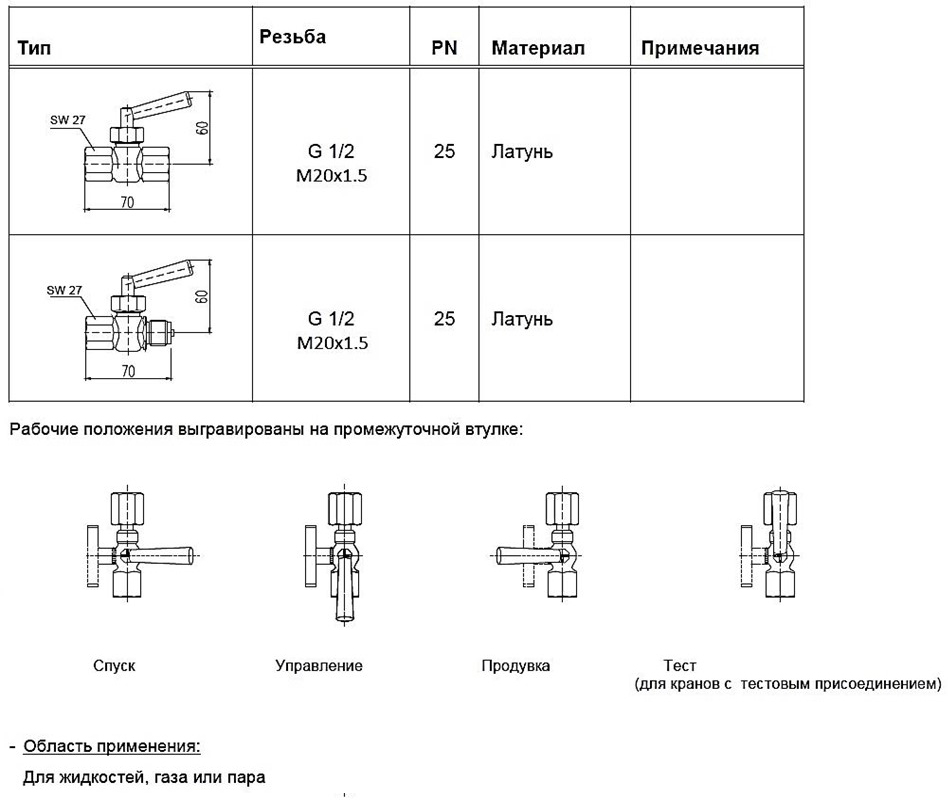

Технические характеристики
|
DN |
L, мм |
Масса, кг |
|
15 |
60 |
0,25 |
