Отборное устройство разряжения 0,01 – 450,

Отборное устройство разряжения 0,01 - 450 - Ст20 - Л

Отборное устройство для запыленных газов с тонкостенной оболочкой аппарата и небольшими колебаниями давления. Установка отборного устройства производится до сборки вентиляционного трубопровода около фланца. В случае необходимости установки отборного на собранном трубопроводе, устанавливают устройство на пластину, устанавливают на трубопроводе с использованием винтов - саморезов.

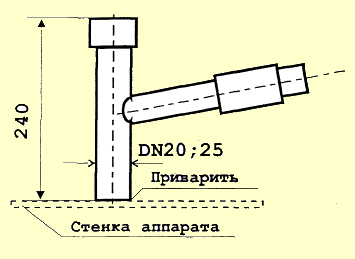

Установка на стенке с тонкостенной оболочкой и небольшими колебаниями давления.

Чертеж и номер установки

Ру, мПа

Ду, мм выход

d, мм вход

Обозначение

ЗК14-2-10-02 уст. 12-1 / 1



0,01

20

28 год

0,1-450-Ст20-Л (З) DN20

ЗК14-2-10-02 уст. 12-2 / 1

25

35 год

0,1-450-Ст20-Л (З) DN25

ЗК14-2-10-02 уст. 12-1 / 2

20

28 год

0,1-450-Ст20-Л (З) DN20

ЗК14-2-10-02 уст. 12-2 / 2

25

35 год

0,1-450-Ст20-Л (З) DN25
